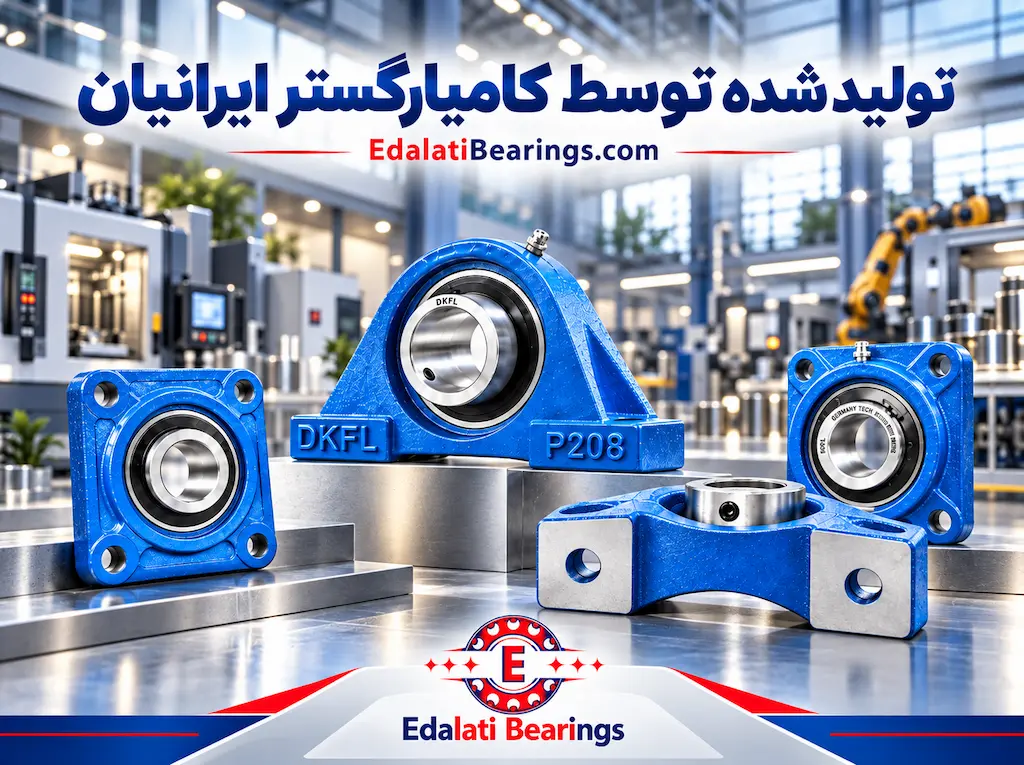

یاتاقان های DKFL تولید شده توسط کامیار گستر ایرانیان

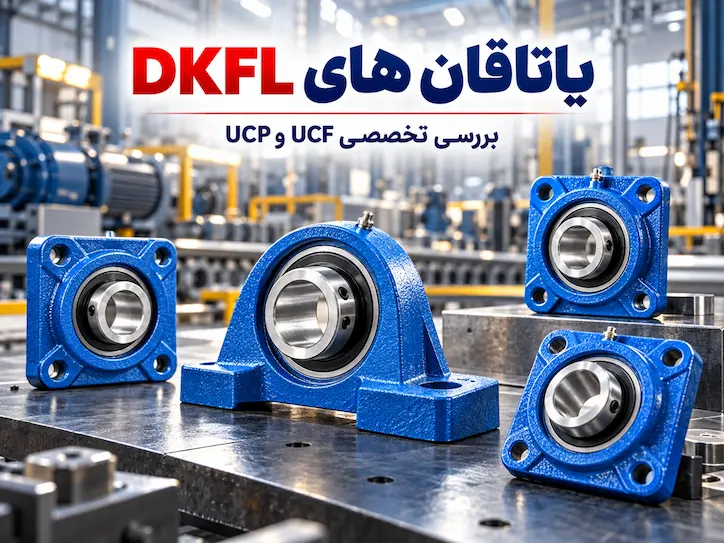

تفاوت یاتاقان UCP و UCF چیست؟

در ترکیب یاتاقان های DKFL، هر دو گروه از یک بلبرینگ مغزی سری UC و پوسته نگهدارنده تشکیل میشوند، اما محل نصب آنها متفاوت است. UCP یا Pillow Block معمولا دو پایه پیچ خور دارد و روی شاسی افقی، تیر ماشین یا سطح نگهدارنده نصب میشود. UCF یک پوسته فلنجی مربعی با چهار محل پیچ است که برای نصب روی دیواره یا صفحه عمودی دستگاه کاربرد دارد.

پایه توپر چه تاثیری بر استحکام یاتاقان دارد؟

در پوسته های اقتصادی ممکن است زیر پایه برای کاهش مصرف چدن، دارای فرورفتگی یا حفره باشد. وجود حفره به خودی خود نشانه بی کیفیت بودن نیست، اما اگر ضخامت دیواره، شکل گوشه ها و کیفیت ریخته گری متناسب با بار نباشد، احتمال تمرکز تنش افزایش پیدا میکند. این مسئله به ویژه اطراف سوراخ پیچ و محل اتصال پایه به بدنه اهمیت دارد.

ویژگی مورد تاکید کامیار گستر ایرانیان در پوسته های عرضه شده همراه یاتاقان های DKFL، طراحی کفی توپر یا Solid Base است. سطح اتکای یکنواخت میتواند به انتقال مناسبتر نیروی بستن پیچ به شاسی کمک کند و احتمال تغییر شکل موضعی را کاهش دهد. همچنین نقاط پنهان تجمع گرد و غبار زیر پایه کمتر میشود؛ مزیتی که در محیط های آلوده نوار نقاله اهمیت عملی دارد.

چرا تنها توپر بودن کافی نیست؟

حتی پایه ضخیم یاتاقان های DKFL روی شاسی تاب دار، به درستی کار نمیکند. صافی سطح نشیمن، فاصله سوراخ ها، کیفیت رزوه و گشتاور بستن پیچ ها باید کنترل شود. در بررسی یاتاقان های DKFL بهتر است سطح زیر پوسته از نظر تماس کامل با شاسی دیده شود؛ استفاده از پیچ بلندتر یا نیروی بیشتر، جای ماشین کاری صحیح را نمیگیرد. چدن نیز در اثر سفت کردن بیش از حد ممکن است ترک بخورد.

جنس چدن HT200 و اهمیت ضخامت بدنه

چدن خاکستری از متریال رایج برای پوسته یاتاقان صنعتی است، زیرا قابلیت ریخته گری و ماشین کاری مطلوبی دارد و به دلیل ساختار گرافیتی خود، در مقایسه با بسیاری از فلزات، رفتار میرایی ارتعاش مناسبی نشان میدهد. گرید HT200 یکی از رده های شناخته شده این خانواده است. با این حال، تایید استفاده از HT200 در هر سری تولید، نیازمند گواهی متریال یا گزارش کنترل کیفیت همان محصول است.

در ارزیابی یاتاقان های DKFL با هوزینگ ساخت کامیار گستر، ضخامت دیواره، یکنواختی ریخته گری و نبود مک یا ترک اهمیت بیشتری از ظاهر براق رنگ دارد. افزایش حجم چدن در نواحی حساس میتواند به صلبیت پوسته کمک کند، اما وزن بالاتر به تنهایی سند کیفیت نیست. اگر قطعه سنگینتر باشد ولی نشیمن بلبرینگ دقت کافی نداشته باشد، همان اضافه وزن هم مانع خرابی نمیشود.

نقش بلبرینگ UC در عملکرد یاتاقان های DKFL

در یاتاقان های DKFL، بلبرینگ مغزی یا Insert Bearing بخش دوار مجموعه است. رینگ داخلی آن روی شفت قرار میگیرد و در بسیاری از مدل های UC با پیچ مغزی آلنی ثابت میشود. سطح بیرونی کروی بلبرینگ نیز اجازه میدهد هنگام نصب، مقدار محدودی ناهمراستایی اولیه جبران شود. این قابلیت به معنی تحمل دائمی شفت کج یا شاسی نامیزان نیست.

فولاد کرم دار GCr15 در ساخت بسیاری از بلبرینگ ها به کار میرود، اما جنس دقیق مغزی و کیفیت عملیات حرارتی هر سری باید از مشخصات سازنده تایید شود.

آب بندی، گریس خور و پیچ مغزی؛ جزئیات کوچک با اثر بزرگ

بسیاری از توقف های زودهنگام از نفوذ رطوبت، گرد و غبار یا روانکاری نامناسب آغاز میشوند. هنگام انتخاب یاتاقان های DKFL باید نوع کاسه نمد، وضعیت لبه آب بند و امکان تزریق گریس بررسی شود. گریس خور برنجی در صورت نصب صحیح میتواند سرویس را آسان کند، ولی وجود آن به تنهایی نشانه آب بندی بهتر یا عمر بیشتر نیست.

برای روانکاری یاتاقان های DKFL، نوع گریس باید با دما، سرعت و شرایط محیط سازگار باشد. تزریق بیش از حد یا فشار بسیار بالا ممکن است به کاسه نمد آسیب بزند. همین طور پیچ مغزی باید با گشتاور تعیین شده برای اندازه آن بسته شود؛ شل بودن باعث لغزش روی شفت و سفتی بیش از حد میتواند رزوه یا رینگ داخلی را آسیب بزند.

استاندارد JIS B 1559 و قابلیت جایگزینی در تعمیرات

استاندارد JIS B 1559 به پوسته های ریختگی و پرس شده بلبرینگ های مغزی میپردازد و ابعاد مرتبط با گروه های پایه دار، فلنجی و سایر فرم های رایج را پوشش میدهد. JIS B 1558 به بلبرینگ های مغزی و JIS B 1557 به واحدهای کامل مرتبط است.

برای استفاده از یاتاقان های DKFL در دستگاهی که قبلا قطعه وارداتی داشته، فقط یکسان بودن شماره UCP یا UCF ملاک نیست. قطر شفت، ارتفاع مرکز، فاصله سوراخ پیچ ها، ضخامت پوسته و فضای دسترسی به گریس خور باید با نقشه تطبیق داده شود.

جدول مقایسه یاتاقان های DKFL با نمونه های وارداتی و اقتصادی

این جدول چارچوب انتخاب است و جای آزمون یا کاتالوگ هر مدل را نمیگیرد.

مقایسه با یاتاقان های ژاپنی؛ کدام انتخاب منطقی است؟

مقایسه منصفانه برندهای معتبر ژاپنی با یاتاقان های DKFL باید بر اساس مدل معادل، شرایط یکسان بارگذاری و نتایج آزمون انجام شود، نه صرفا کشور سازنده یا عدد وزن. اگر یک محصول داخلی ابعاد درست، پوسته سالم و بلبرینگ با مشخصات قابل پیگیری داشته باشد، میتواند برای بسیاری از کاربردها گزینه اقتصادی قابل بررسی باشد.

کاربرد یاتاقان های DKFL در صنایع مختلف

در خطوط سیمان و معادن، رولیک ها با گرد و خاک و بارهای متغیر روبرو هستند. هنگام انتخاب یاتاقان های DKFL برای نوار نقاله، بهتر است بار شعاعی، کشش تسمه و ضربه های ناشی از ورود مواد بررسی شود. طراحی توپر میتواند بخشی از راهکار افزایش صلبیت تکیه گاه باشد، اما جای محاسبه بار را نمیگیرد.

در ماشین آلات کشاورزی، رطوبت و آلودگی محیطی اهمیت بیشتری پیدا میکند. در تجهیزات بسته بندی و تهویه صنعتی نیز سرعت چرخش، بالانس محور و شرایط روانکاری از عوامل تعیین کننده هستند. بنابراین انتخاب مدل مناسب باید بر اساس شرایط واقعی دستگاه انجام شود.

چه عواملی باعث شکست پایه یاتاقان میشود؟

ترک پایه معمولا تنها یک علت ندارد. شاسی ناصاف، ناهماهنگی محور دو یاتاقان، ضربه ناگهانی، ارتعاش ممتد، پیچ نامناسب و حفره های داخلی ریخته گری میتوانند در کنار هم زمینه شکست را فراهم کنند. به همین علت اگر پایه قبلی شکسته است، تعویض مستقیم آن با یاتاقان های DKFL بدون عیب یابی اولیه ممکن است خرابی را تکرار کند.

راهنمای انتخاب سایز صحیح UCP و UCF

پیش از خرید یاتاقان های DKFL بهتر است قطر واقعی شفت با ابزار اندازه گیری مناسب کنترل شود. سپس شماره بلبرینگ UC، ابعاد پوسته، فاصله سوراخ ها و ظرفیت بار با نقشه دستگاه تطبیق پیدا کند. برای بارهای ترکیبی شعاعی و محوری باید به حدود اعلام شده برای بلبرینگ داخلی توجه کرد؛ صرف چدنی بودن پوسته به معنی مناسب بودن برای هر بار محوری نیست.

نصب صحیح و نگهداری برای افزایش عمر مفید

برای نصب یاتاقان های DKFL، نخست سطح شاسی و شفت باید تمیز و بدون پلیسه باشد. پوسته را در موقعیت صحیح قرار دهید و پیچ های پایه را به صورت مرحله ای و با گشتاور توصیه شده محکم کنید. سپس همراستایی مجموعه و چرخش آزاد محور بررسی شود. پیچ های مغزی رینگ داخلی نیز باید طبق دستور سازنده بسته شوند.

پس از راه اندازی، کنترل صدای بلبرینگ، تغییرات دما و وضعیت گریس میتواند نشانه های اولیه مشکل را آشکار کند. ثبت این اطلاعات در برنامه نگهداری و تعمیرات، مقایسه عملکرد قطعات و برنامه ریزی سرویس های بعدی را آسانتر میکند.

پرسش های متداول درباره یاتاقان های DKFL

آیا کفی توپر باعث میشود پایه هرگز نشکند؟

خیر. طراحی توپر میتواند تکیه گاه مناسبتری ایجاد کند، اما مقاومت نهایی به جنس چدن، هندسه، کیفیت ریخته گری، نصب و مقدار بار وابسته است. حتی پوسته سنگین در شرایط خارج از محدوده طراحی آسیب میبیند.

تفاوت اصلی UCP و UCF در چیست؟

UCP عمدتا روی سطح پایه نصب میشود و دو نقطه اتصال دارد. UCF به شکل فلنج مربعی چهارپیچ است و معمولا روی صفحه یا دیواره ماشین بسته میشود. انتخاب میان آنها تابع ساختار دستگاه است.

آیا یاتاقان های DKFL با مدل های ژاپنی قابل جایگزینی هستند؟

در صورت تطبیق ابعاد و مشخصات کاری، جایگزینی بعضی مدل ها امکان پذیر است. با این حال، شماره یکسان همیشه به معنی ظرفیت بار، آب بندی یا عملکرد کاملا یکسان نیست و باید کاتالوگ کنترل شود.

آیا وزن بیشتر همیشه به معنی کیفیت بالاتر است؟

خیر. در یاتاقان های DKFL نیز وزن بیشتر ممکن است از ضخامت بالاتر بدنه ناشی شود، ولی کیفیت واقعی با بررسی ریخته گری، دقت ماشین کاری، متریال و عملکرد بلبرینگ مشخص میشود.

چگونه از اصالت محصول و مشخصات آن مطمئن شویم؟

هنگام خرید یاتاقان های DKFL، مشخصات حک شده روی بلبرینگ، کد پوسته، بسته بندی، فاکتور تامین کننده و در صورت نیاز مدارک فنی محصول را کنترل کنید. خرید از مسیر تامین معتبر احتمال دریافت کالای نامشخص را کاهش میدهد.

جمع بندی؛ استحکام پوسته در کنار انتخاب مهندسی

پایه توپر، نشیمن دقیق، چدن باکیفیت، آب بندی مناسب و نصب اصولی باید در کنار هم قرار بگیرند تا مجموعه در شرایط واقعی خط تولید عملکرد قابل اتکایی داشته باشد. یاتاقان های DKFL با پوسته های UCP و UCF تولیدی کامیار گستر ایرانیان، بر اساس ویژگی های اعلام شده، گزینه ای قابل بررسی برای ماشین آلات صنعتی هستند.

اگر قصد جایگزینی قطعه وارداتی یا اصلاح خرابی مکرر پایه را دارید، بهتر است پیش از سفارش یاتاقان های DKFL، شماره فعلی، قطر شفت، شرایط بار و ابعاد محل نصب را با کارشناسان فنی بررسی کنید. انتخاب دقیق، معمولا از خرید صرفا ارزانتر یا سنگینتر نتیجه بهتری میدهد.

منبع : تحقیقات و تجربیات شرکت  و مقالات ترجمه شده SKF
