چرا تشخیص زودهنگام خرابی یاتاقان مهم است؟
یاتاقان وظیفه دارد شفت را در موقعیت درست نگه دارد و حرکت دورانی را با کمترین اصطکاک ممکن انجام دهد. وقتی یاتاقان دچار مشکل شود، فقط خود یاتاقان آسیب نمی‌بیند؛ بلکه کل مجموعه درگیر میشود. ادامه کار با یاتاقان معیوب می‌تواند باعث خوردگی شفت، تاب برداشتن محور، آسیب به کوپلینگ، خرابی آب‌بند، افزایش مصرف انرژی و حتی توقف کامل خط تولید شود.
در تجهیزاتی مثل نوار نقاله، یکی از پرمصرف‌ترین مدل‌ها یاتاقان حلزونی UCP است. این مدل به دلیل نصب ساده و کاربرد زیاد در صنعت، در خطوط انتقال مواد بسیار دیده میشود. اما همین یاتاقان اگر به درستی نصب نشود یا روانکاری آن مناسب نباشد، خیلی زود با صدا، لرزش و داغی خودش را نشان می‌دهد.
نشانه‌های اولیه خرابی یاتاقان در خط تولید
خرابی یاتاقان معمولا با چند علامت مشخص همراه است. اولین علامت، تغییر صداست. یاتاقان سالم در حالت عادی صدایی یکنواخت، نرم و قابل پیش‌بینی دارد. وقتی صدای دستگاه از حالت عادی خارج میشود، باید آن را جدی گرفت. علامت دوم، افزایش لرزش است. لرزش ممکن است ابتدا کم باشد، اما به مرور بیشتر شود و به بدنه دستگاه، پایه‌ها و حتی سازه اطراف منتقل شود.
علامت سوم، افزایش دماست. اگر محفظه یاتاقان نسبت به قبل داغ‌تر شود، احتمال روانکاری اشتباه، کمبود گریس، بارگذاری بیش از حد، نصب غیراصولی یا خرابی داخلی وجود دارد. علامت چهارم، تغییر عملکرد دستگاه است؛ مثلا نوار نقاله سخت‌تر حرکت می‌کند، الکتروموتور جریان بیشتری می‌کشد یا دستگاه در یک سرعت مشخص صدای بیشتری تولید می‌کند.
لیست خرابی‌های رایج یاتاقان
1. خرابی ناشی از روانکاری نامناسب
یکی از اصلی‌ترین دلایل خرابی یاتاقان، روانکاری اشتباه است. کمبود گریس باعث تماس فلز با فلز، افزایش اصطکاک، بالا رفتن دما و سایش ساچمه‌ها یا رولرها میشود. از طرف دیگر، گریس بیش از حد هم می‌تواند باعث افزایش حرارت، فشار داخلی و خروج گریس از آب‌بند شود. بنابراین هم کمبود گریس و هم گریس‌کاری بیش از اندازه برای یاتاقان خطرناک است.
صدای خرابی ناشی از روانکاری معمولا شبیه خش‌خش، زوزه خشک، صدای سایش یا صدای فلزی ریز است. در ابتدا این صدا ممکن است فقط هنگام شروع کار شنیده شود، اما با ادامه کار دستگاه دائمی میشود. از نظر لرزش، معمولا یک لرزش ریز و پیوسته در بدنه یاتاقان احساس میشود و دمای محفظه هم به تدریج بالا می‌رود.
برای جلوگیری از این مشکل باید نوع گریس، مقدار گریس و فاصله زمانی گریس‌کاری بر اساس سرعت، دما، بار و محیط کاری انتخاب شود. اگر در انتخاب روانکار تردید دارید، مطالعه مقاله روانکاری بلبرینگ و همچنین راهنمای انواع گریس بلبرینگ می‌تواند به انتخاب بهتر کمک کند.
2. آلودگی و ورود گرد و غبار به یاتاقان
در خطوط تولید صنعتی و کشاورزی، ورود گرد و غبار، براده، رطوبت، خاک، ذرات مواد اولیه یا آلودگی‌های محیطی به داخل یاتاقان یکی از دلایل رایج خرابی است. وقتی ذرات ریز وارد مسیر حرکت ساچمه یا رولر شوند، سطح رینگ و اجزای داخلی را خط می‌اندازند. این خط و خش‌ها به مرور به پوسته شدن، سایش و صدای غیرعادی تبدیل میشود.
صدای این نوع خرابی معمولا به شکل خش‌خش، تق‌تق ریز یا صدای ناصاف و نامنظم شنیده میشود. اگر یاتاقان را با دست بچرخانید، ممکن است حرکت آن یکدست نباشد و در بعضی نقاط گیر یا زبری احساس شود. از نظر لرزش، آلودگی معمولا باعث لرزش نامنظم میشود؛ یعنی دستگاه در یک لحظه آرام‌تر و در لحظه بعد پرلرزش‌تر کار می‌کند.
در محیط‌هایی مثل کارخانه خوراک دام، خطوط بسته‌بندی پودری، صنایع سیمان، معدن، کارگاه‌های چوب، آسیاب‌ها و ماشین‌آلات کشاورزی، انتخاب یاتاقان با آب‌بندی مناسب اهمیت زیادی دارد. برای ماشین‌آلات مزرعه‌ای و محیط‌های پرگردوغبار، بهتر است دسته بلبرینگ کشاورزی هم بررسی شود، چون این نوع بلبرینگ‌ها معمولا برای شرایط سخت‌تر طراحی شده‌اند.
3. نصب اشتباه یاتاقان
نصب اشتباه یکی از دلایل مهم خرابی یاتاقان در خطوط تولید است. ضربه مستقیم با چکش، فشار آوردن از مسیر اشتباه، تراز نبودن پایه‌ها، سفت کردن نامتقارن پیچ‌ها، انتخاب تلرانس نامناسب شفت یا نصب یاتاقان روی سطح کج، می‌تواند از همان روزهای اول باعث صدا و لرزش شود.
صدای نصب اشتباه معمولا شبیه کوبش، تق‌تق منظم، صدای گیر کردن یا صدای فشار غیرعادی است. این صدا معمولا با تغییر سرعت دستگاه تغییر می‌کند. از روی لرزش هم می‌توان تشخیص داد که مشکل فقط از داخل یاتاقان نیست؛ چون در نصب اشتباه، لرزش بیشتر به صورت ضربه‌ای و تکرارشونده به بدنه منتقل میشود.
در یاتاقان‌های صنعتی، مخصوصا سری‌های SN، نصب درست بلبرینگ، بوش، چاکنت و کاسه‌نمد اهمیت زیادی دارد. اگر از این مدل‌ها در خط تولید استفاده می‌کنید، پیشنهاد میشود قبل از نصب یا تعویض، راهنمای نصب بلبرینگ در یاتاقان‌های SN را بررسی کنید.
4. ناهماهنگی شفت و یاتاقان
اگر شفت و یاتاقان هم‌راستا نباشند، بار به صورت یکنواخت روی اجزای داخلی پخش نمی‌شود. در این حالت بخشی از ساچمه‌ها یا رولرها فشار بیشتری تحمل می‌کنند و همین موضوع باعث افزایش دما، لرزش و خرابی زودرس میشود. ناهماهنگی شفت در فن‌های صنعتی، پمپ‌ها، کانوایرها و دستگاه‌هایی که چند یاتاقان پشت سر هم دارند، بسیار مهم است.
صدای ناهماهنگی معمولا شبیه زوزه همراه با فشار، صدای ضربه در دور مشخص یا صدای ناله مکانیکی است. گاهی دستگاه در سرعت پایین صدای زیادی ندارد، اما وقتی سرعت بالا می‌رود، لرزش و صدا شدیدتر میشود. از نظر لرزش، ناهماهنگی معمولا لرزش جهت‌دار ایجاد می‌کند؛ یعنی در یک سمت دستگاه یا یک محور خاص لرزش بیشتر احساس میشود.
برای این نوع مشکل، فقط تعویض یاتاقان کافی نیست. باید شفت، پایه، کوپلینگ، پولی، تسمه، تراز بودن محفظه و نحوه بستن پیچ‌ها هم بررسی شود. اگر علت اصلی ناهماهنگی برطرف نشود، یاتاقان جدید هم خیلی زود دوباره دچار خرابی میشود.
5. بارگذاری بیش از حد
هر یاتاقان برای مقدار مشخصی از بار شعاعی و محوری طراحی شده است. وقتی بار دستگاه از ظرفیت یاتاقان بیشتر شود، اجزای داخلی تحت فشار قرار می‌گیرند و سطح رینگ یا ساچمه‌ها دچار فرورفتگی، پوسته شدن و خستگی سطحی میشود. بارگذاری بیش از حد در خطوطی که مواد سنگین جابه‌جا می‌کنند، دستگاه‌های خردکن، میکسرها، آسیاب‌ها و تجهیزات معدنی بیشتر دیده میشود.
صدای این خرابی معمولا بم‌تر و سنگین‌تر از خرابی روانکاری است. ممکن است صدای کوبش، غرغر یا لرزش عمیق از دستگاه شنیده شود. از روی لرزش، معمولا ارتعاش دستگاه در زمان بارگیری بیشتر میشود و وقتی دستگاه بدون بار کار می‌کند، صدا و لرزش کمتر است.
در چنین شرایطی باید نوع یاتاقان و ظرفیت بار آن دوباره بررسی شود. گاهی لازم است به جای یاتاقان معمولی، از مدل‌های صنعتی قوی‌تر یا از رولبرینگ‌هایی استفاده شود که تحمل بار بالاتری دارند. برای کاربردهای سنگین، دسته رولبرینگ بشکه‌ای می‌تواند یکی از گزینه‌های قابل بررسی باشد.
6. لقی بیش از حد یا کم بودن لقی داخلی
لقی داخلی یاتاقان باید با شرایط کاری هماهنگ باشد. اگر لقی بیش از حد باشد، شفت در جای خود ناپایدار میشود و دستگاه لرزش پیدا می‌کند. اگر لقی خیلی کم باشد، یاتاقان تحت فشار داخلی قرار می‌گیرد، حرارت بالا می‌رود و روانکار سریع‌تر خراب میشود.
در حالت لقی زیاد، صدای تق‌تق، کوبش سبک یا لرزش محسوس هنگام تغییر بار شنیده میشود. در حالت لقی کم، صدای زوزه، افزایش دما و سفت کار کردن یاتاقان بیشتر دیده میشود. تشخیص دقیق این مشکل معمولا نیاز به بررسی کد یاتاقان، شرایط دمایی، سرعت دوران و نوع بار دارد.
به همین دلیل هنگام خرید، فقط شماره یاتاقان کافی نیست؛ باید پسوندها، نوع لقی، نوع آب‌بند و شرایط کاری هم بررسی شود. در سایت بلبرینگ عدالتی می‌توانید دسته کلی یاتاقان را ببینید و مدل‌های مختلف را با توجه به کاربرد انتخاب کنید.
7. خرابی قفسه یا ساچمه‌ها
قفسه یا چنگ وظیفه دارد ساچمه‌ها یا رولرها را با فاصله مناسب در مسیر حرکت نگه دارد. اگر قفسه آسیب ببیند، اجزای داخلی نظم خود را از دست میدهند و یاتاقان خیلی سریع به مرحله خرابی جدی می‌رسد. این مشکل ممکن است به دلیل ضربه، روانکاری ضعیف، دور بالا، نصب اشتباه یا ورود آلودگی ایجاد شود.
صدای خرابی قفسه معمولا به صورت تق‌تق ریز، صدای برخورد نامنظم یا صدای لق‌زدن داخلی شنیده میشود. در برخی موارد، صدا در یک دور خاص بیشتر میشود و با افزایش سرعت، حالت تیزتر و نگران‌کننده‌تری پیدا می‌کند. لرزش این خرابی معمولا نامنظم است و ممکن است همراه با ضربه‌های کوتاه در بدنه یاتاقان احساس شود.
در این حالت ادامه کار دستگاه خطرناک است، چون ممکن است یاتاقان قفل کند یا قطعات داخلی آن بشکند. اگر صدای برخورد داخلی واضح است، بهتر است دستگاه متوقف شود و یاتاقان بازبینی یا تعویض گردد.
8. خوردگی و زنگ‌زدگی
خوردگی زمانی اتفاق می‌افتد که رطوبت، مواد شیمیایی، بخار، آب شستشو یا روانکار آلوده به داخل یاتاقان برسد. خوردگی سطح رینگ و ساچمه را زبر می‌کند و باعث میشود حرکت یاتاقان از حالت نرم خارج شود. این مشکل در خطوط شستشو، صنایع غذایی، محیط‌های مرطوب، کشاورزی و کارخانه‌هایی که با مواد خورنده سروکار دارند بیشتر دیده میشود.
صدای خوردگی معمولا شبیه خش‌خش خشک، سایش زبر یا صدای حرکت روی سطح ناصاف است. لرزش آن هم معمولا در ابتدا کم است، اما با پیشرفت زنگ‌زدگی، شدت بیشتری پیدا می‌کند. در زمان باز کردن یاتاقان، وجود لکه‌های قهوه‌ای، سطح مات، حفره‌های ریز یا زبری مسیر حرکت، نشانه خوردگی است.
برای جلوگیری از این مشکل باید آب‌بند، نوع گریس، شرایط نگهداری قطعات و نحوه شستشوی اطراف دستگاه بررسی شود. اگر یاتاقان در محیط مرطوب کار می‌کند، استفاده از گریس مناسب و محافظت بهتر از محفظه اهمیت زیادی دارد.
9. خرابی آب‌بند و ورود آلودگی
آب‌بند یا کاسه‌نمد در بسیاری از یاتاقان‌ها نقش مهمی در محافظت از روانکار و جلوگیری از ورود آلودگی دارد. اگر آب‌بند آسیب ببیند، گریس از یاتاقان خارج میشود و گرد و غبار یا رطوبت وارد محفظه میشود. این اتفاق معمولا در ابتدا خیلی واضح نیست، اما بعد از مدتی باعث خرابی یاتاقان میشود.
صدای این خرابی ابتدا شبیه خش‌خش سبک است، اما با کم شدن گریس و افزایش آلودگی، صدا شدیدتر میشود. از نظر لرزش، ابتدا تغییر کمی احساس میشود، اما در ادامه لرزش نامنظم و داغی محفظه ظاهر میشود. اگر اطراف یاتاقان نشتی گریس، پاشش روغن یا تجمع آلودگی دیده شود، باید آب‌بند هم بررسی شود.
10. خستگی سطحی و پوسته شدن مسیر حرکت
خستگی سطحی یکی از مراحل پیشرفته خرابی یاتاقان است. در این حالت، سطح رینگ داخلی، رینگ بیرونی یا ساچمه‌ها به دلیل بار، زمان کارکرد، روانکاری نامناسب یا آلودگی، دچار پوسته شدن میشود. این خرابی معمولا بعد از مدتی کارکرد رخ می‌دهد و اگر به موقع تشخیص داده نشود، به شکست کامل یاتاقان منجر میشود.
صدای خستگی سطحی معمولا شبیه تق‌تق منظم، صدای ضربه تکراری یا غرغر ریتم‌دار است. هر بار که ساچمه یا رولر از روی نقطه آسیب‌دیده عبور می‌کند، یک ضربه کوچک ایجاد میشود. به همین دلیل در آنالیز لرزش، این خرابی معمولا به شکل پالس‌های تکرارشونده دیده میشود.
اگر صدا در هر دور تکرار میشود یا با افزایش سرعت دستگاه تعداد ضربه‌ها بیشتر میشود، احتمال خرابی سطحی وجود دارد. در این حالت بهتر است یاتاقان در اولین توقف برنامه‌ریزی‌شده تعویض شود تا از خرابی ناگهانی خط جلوگیری شود.

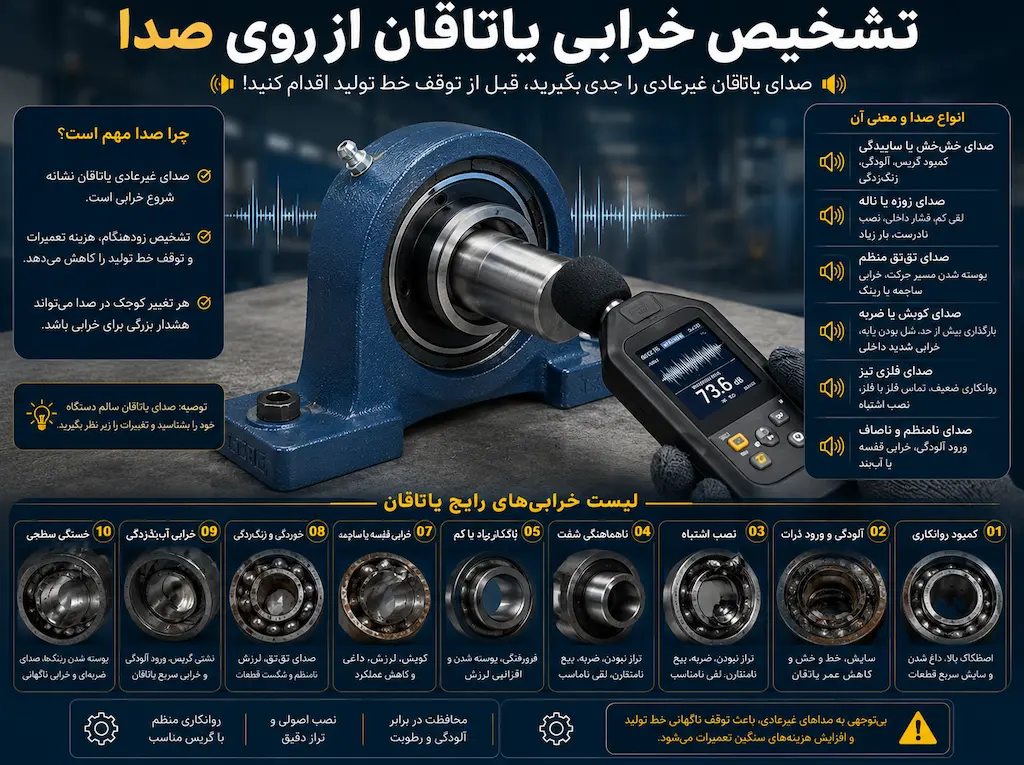

تشخیص خرابی یاتاقان از روی صدا
صدا یکی از ساده‌ترین راه‌های تشخیص اولیه خرابی یاتاقان است. البته تشخیص فقط با گوش همیشه دقیق نیست، اما برای شروع بسیار کاربردی است. بهتر است تکنسین صدای عادی دستگاه را در شرایط سالم بشناسد تا بتواند تغییرات بعدی را سریع‌تر تشخیص دهد.
| نوع صدا | احتمال خرابی | اقدام پیشنهادی |
|---|---|---|
| خش‌خش خشک | کمبود گریس، آلودگی، خوردگی سطحی | بررسی روانکاری، آب‌بند و وضعیت سطح داخلی |
| زوزه ممتد | لقی کم، فشار داخلی، نصب نادرست، بار زیاد | بررسی دما، تراز بودن شفت و نوع یاتاقان |
| تق‌تق منظم | پوسته شدن مسیر حرکت، خرابی ساچمه یا رینگ | برنامه‌ریزی برای تعویض یاتاقان |
| کوبش سنگین | بارگذاری زیاد، شل بودن پایه، خرابی شدید داخلی | توقف و بازبینی فوری دستگاه |
| صدای فلزی تیز | روانکاری ضعیف، تماس فلز با فلز، نصب اشتباه | بررسی گریس، لقی و نحوه نصب |
| صدای نامنظم و ناصاف | ورود آلودگی، شکست قفسه، خرابی آب‌بند | باز کردن و بررسی یاتاقان و محفظه |
تشخیص خرابی یاتاقان از روی لرزش
لرزش معمولا اطلاعات دقیق‌تری نسبت به صدا می‌دهد. در خطوط تولید، اگر امکان استفاده از دستگاه آنالیز ارتعاشات وجود داشته باشد، می‌توان خرابی یاتاقان را قبل از شنیده شدن صدای شدید تشخیص داد. اما حتی بدون ابزار پیشرفته هم نوع لرزش می‌تواند سرنخ‌های خوبی بدهد.
لرزش ریز و پیوسته معمولا به روانکاری، سایش سطحی یا آلودگی مربوط است. لرزش ضربه‌ای و تکرارشونده بیشتر به خرابی مسیر حرکت، ساچمه یا رولر مربوط میشود. لرزش شدید در یک جهت خاص می‌تواند نشانه ناهماهنگی شفت، شل بودن پایه یا نصب اشتباه باشد. لرزشی که فقط زیر بار زیاد میشود، معمولا به انتخاب نادرست یاتاقان یا بارگذاری بیش از حد ارتباط دارد.
در یاتاقان‌هایی که روی پایه نصب میشوند، شل بودن پیچ‌ها هم می‌تواند لرزش ایجاد کند. مثلا در یاتاقان چهارپیچ مربعی UCF اگر سطح نصب صاف نباشد یا پیچ‌ها به صورت یکنواخت بسته نشوند، لرزش به کل بدنه منتقل میشود و ممکن است با خرابی داخلی اشتباه گرفته شود.
چه زمانی باید یاتاقان را تعویض کنیم؟
همه صداها به معنی تعویض فوری نیستند. گاهی مشکل با روانکاری درست، تنظیم تراز، سفت کردن پایه‌ها یا اصلاح آب‌بند برطرف میشود. اما اگر صدای تق‌تق منظم، داغی شدید، لرزش رو به افزایش، لقی محسوس شفت، نشتی گریس همراه با آلودگی یا گیر کردن در چرخش دستی دیده شود، تعویض یاتاقان منطقی‌تر است.
اگر یاتاقان باز شود و روی رینگ‌ها پوسته شدن، ترک، خط عمیق، تغییر رنگ ناشی از حرارت، زنگ‌زدگی شدید یا شکست قفسه دیده شود، بهتر است دوباره استفاده نشود. نصب مجدد یاتاقان آسیب‌دیده ممکن است در کوتاه‌مدت دستگاه را راه بیندازد، اما احتمال توقف ناگهانی خط تولید را بالا می‌برد.
اشتباهات رایج در برخورد با خرابی یاتاقان
یکی از اشتباهات رایج این است که هر صدایی از یاتاقان را فقط با گریس‌کاری بیشتر حل کنیم. اگر یاتاقان به دلیل آلودگی، نصب اشتباه یا پوسته شدن خراب شده باشد، اضافه کردن گریس فقط برای مدت کوتاهی صدا را کمتر می‌کند و مشکل اصلی باقی می‌ماند. اشتباه دوم، تعویض یاتاقان بدون بررسی علت خرابی است. اگر علت اصلی ناهماهنگی، بار زیاد یا شفت خراب باشد، یاتاقان جدید هم دوباره خراب میشود.
اشتباه سوم، استفاده از یاتاقان ارزان و نامناسب برای خط تولید سنگین است. در خطوطی که توقف دستگاه هزینه زیادی دارد، انتخاب یاتاقان مناسب از همان ابتدا مهم‌تر از صرفه‌جویی کوتاه‌مدت است. برای انتخاب بهتر می‌توانید بخش یاتاقان صنعتی را بررسی کنید و متناسب با نوع دستگاه، بار، سرعت و محیط کاری مدل مناسب‌تری انتخاب کنید.
چک‌لیست سریع بررسی خرابی یاتاقان در خط تولید
- صدای یاتاقان را با صدای حالت سالم دستگاه مقایسه کنید.
- دمای محفظه یاتاقان را با دست، ترمومتر یا دوربین حرارتی بررسی کنید.
- لرزش بدنه، پایه و شفت را در حالت بدون بار و زیر بار مقایسه کنید.
- نشتی گریس، خشک شدن گریس یا تغییر رنگ روانکار را بررسی کنید.
- شل بودن پیچ‌های پایه و محکم بودن اتصال یاتاقان به شاسی را کنترل کنید.
- هم‌راستایی شفت، پولی، کوپلینگ و تسمه را بررسی کنید.
- آب‌بندها را از نظر پارگی، فرسودگی یا خروج گریس بررسی کنید.
- اگر صدا ضربه‌ای و منظم است، احتمال خرابی داخلی را جدی بگیرید.
- اگر دستگاه بعد از تعویض یاتاقان دوباره زود خراب شد، علت را در نصب، بار، شفت یا محیط کاری جستجو کنید.
جمع بندی خرابی یاتاقان
خرابی یاتاقان در خطوط تولید معمولا با نشانه‌هایی مثل صدا، لرزش، داغی، نشتی گریس یا تغییر عملکرد دستگاه همراه است. صدای خش‌خش می‌تواند نشانه روانکاری ضعیف یا آلودگی باشد، صدای زوزه می‌تواند به نصب اشتباه، فشار داخلی یا لقی نامناسب مربوط شود و صدای تق‌تق منظم معمولا احتمال خرابی سطحی یا آسیب داخلی را بالا می‌برد. از طرف دیگر، لرزش نامنظم، ضربه‌ای یا جهت‌دار هم می‌تواند به آلودگی، ناهماهنگی شفت، بار زیاد یا نصب غیراصولی مربوط باشد.
برای کاهش خرابی یاتاقان، فقط خرید قطعه کافی نیست. انتخاب مدل مناسب، نصب درست، روانکاری اصولی، محافظت در برابر آلودگی و بررسی دوره‌ای صدا و لرزش، همگی در افزایش عمر یاتاقان نقش دارند. اگر در خط تولید خود با صدای غیرعادی، لرزش یا داغ شدن یاتاقان روبه‌رو هستید، بهتر است قبل از خرابی کامل دستگاه، نوع یاتاقان، شرایط نصب و وضعیت روانکاری را بررسی کنید. همچنین برای مطالعه بیشتر درباره دلایل خرابی، می‌توانید مقاله علل شایع خرابی زودرس بلبرینگ را در سایت بلبرینگ عدالتی بخوانید.
منبع : مقاله خرابی یاتاقان با توجه به تجربیات شرکت و مقالات ترجمه شده از SKF نوشته شده است
