آموزش نصب بلبرینگ در یاتاقان های SN

یاتاقان‌های صنعتی SN از اجزای حیاتی در ماشین‌آلات و تجهیزات دوار محسوب می‌شوند که نقش اصلی در انتقال بار و کاهش اصطکاک را بر عهده دارند. نصب صحیح بلبرینگ در این یاتاقان‌ها نیازمند رعایت مراحل دقیق فنی است که شامل آماده‌سازی چکنت، قراردهی بلبرینگ، تنظیم رینگ‌ها و مونتاژ نهایی می‌شود. این فرآیند حساس با ابزارهای تخصصی و با در نظر گرفتن نکات ایمنی باید انجام شود تا از عملکرد بهینه سیستم اطمینان حاصل گردد. کیفیت اجرای مراحل نصب تأثیر مستقیمی بر عمر مفید یاتاقان و کارایی دستگاه دارد. رعایت ترتیب صحیح سفت‌کردن پیچ‌ها، استفاده از گریس مناسب و کنترل نهایی تراز بودن بلبرینگ از جمله موارد کلیدی در این فرآیند هستند. تکنسین‌های فنی باید با دقت و حوصله تمام مراحل را اجرا کنند تا از بروز مشکلاتی مانند سایش زودرس، لقی مکانیکی یا گرمایش بیش از حد جلوگیری شود. آموزش عملی و مشاهده فیلم‌های آموزشی می‌تواند به درک بهتر این فرآیند کمک شایانی نماید.

فهرست عناوین

icon

راهنمای جامع نصب بلبرینگ در یاتاقان‌های صنعتی SN

نصب بلبرینگ در یاتاقان یکی از موارد اولیه کار با یاتاقان هاست زیرا یاتاقان‌ های صنعتی از اجزای حیاتی در ماشین‌ آلات و تجهیزات صنعتی محسوب می‌شوند که نقش اصلی در کاهش اصطکاک و انتقال بار را ایفا می‌کنند. در این میان، یاتاقان‌های سری SN به دلیل طراحی خاص و کارایی بالا در صنایع مختلف مورد استفاده قرار می‌گیرند. این مقاله به صورت گام به گام و با جزئیات کامل، فرآیند نصب بلبرینگ در یاتاقان‌های SN را آموزش می‌دهد.

خرید یاتاقان SN

hk bearing housing

آشنایی با اجزای تشکیل دهنده

قبل از شروع فرآیند نصب بلبرینگ در یاتاقان، لازم است با اجزای اصلی سیستم آشنا شوید:

  1. یاتاقان SN: بدنه اصلی که سایر اجزا در آن قرار می‌گیرند

  2. بلبرینگ: بخش دوار که حرکت را امکان‌پذیر می‌سازد

  3. چکنت (بوش H): رابط بین بلبرینگ و شافت

  4. خار خورشیدی: قطعه‌ای برای قفل کردن بلبرینگ

  5. مهره چکنت: برای محکم کردن اتصالات

آموزش نصب بلبرینگ در یاتاقان های SN

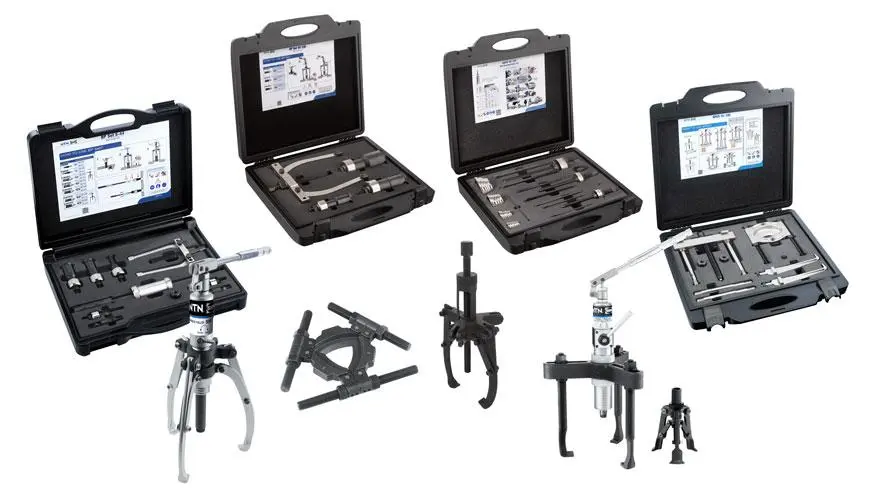

ابزارهای مورد نیاز برای نصب بلبرینگ در یاتاقان

برای انجام صحیح این فرآیند به ابزارهای زیر نیاز دارید:

  • آچار مناسب برای مهره‌ها

  • پیچ گوشتی

  • انبر خار

  • چکش پلاستیکی

  • گریس صنعتی

  • تمیزکننده سطوح





مراحل نصب بلبرینگ در یاتاقان SN



مرحله ۱: جداسازی خار و مهره چکنت

اولین گام در نصب، جداسازی خار و مهره از چکنت (بوش H) است. این کار باید با دقت انجام شود تا به قطعات آسیبی نرسد. از انبر خار برای باز کردن خار استفاده کنید و مهره را با آچار مناسب باز نمایید.



مرحله ۲: نصب چکنت روی شافت

پس از آماده‌سازی چکنت، آن را روی شافت قرار دهید. توجه داشته باشید که چکنت باید کاملاً صاف و بدون انحراف روی شافت سوار شود. در صورت نیاز می‌توانید از چکش پلاستیکی برای جایگذاری دقیق استفاده کنید، اما از ضربات محکم خودداری نمایید.



مرحله ۳: نصب بلبرینگ و خار خورشیدی

بلبرینگ را با دقت روی شافت قرار دهید. اطمینان حاصل کنید که بلبرینگ کاملاً تراز شده است. سپس خار خورشیدی را در جای خود نصب کنید. این خار نقش مهمی در جلوگیری از حرکت ناخواسته بلبرینگ دارد.



مرحله ۴: سفت کردن مهره چکنت

مهره چکنت را داخل بوش چکنت قرار داده و آن را کاملاً سفت کنید. در این مرحله باید از آچار مناسب استفاده نمایید تا اتصال محکم شود، اما مراقب باشید که فشار بیش از حد به بلبرینگ وارد نشود.



مرحله ۵: باز کردن پیچ‌های یاتاقان

پیچ‌های قسمت بالایی یاتاقان را باز کنید تا بتوانید بلبرینگ را در جای خود قرار دهید. این پیچ‌ها معمولاً به صورت متقارن قرار گرفته‌اند، بنابراین بهتر است به ترتیب و با الگوی صحیح باز شوند.



مرحله ۶: تنظیم رینگ‌های یاتاقان

رینگ‌های یاتاقان را تنظیم کنید تا بلبرینگ به راحتی در مرکز قرار گیرد. این مرحله از اهمیت ویژه‌ای برخوردار است، زیرا عدم تراز بودن می‌تواند باعث سایش زودرس و کاهش عمر مفید یاتاقان شود.



مرحله ۷: قرار دادن بلبرینگ و بستن یاتاقان

بلبرینگ را دقیقاً در مرکز یاتاقان قرار دهید و سپس یاتاقان را ببندید. در این مرحله باید تمام پیچ‌ها را به ترتیب و با گشتاور مناسب سفت کنید. استفاده از الگوی صحیح سفت کردن پیچ‌ها از اعوجاج یاتاقان جلوگیری می‌کند.



نکات ایمنی و فنی

  • قبل از نصب، تمام سطوح را کاملاً تمیز کنید

  • از گریس با کیفیت مناسب استفاده نمایید

  • از وارد آوردن ضربات ناگهانی به بلبرینگ خودداری کنید

  • پس از نصب، یاتاقان را به صورت دستی بچرخانید تا از حرکت روان آن اطمینان حاصل کنید

  • در صورت مشاهده هرگونه مقاومت غیرعادی در چرخش، فرآیند نصب را مجدداً بررسی کنید



عیب‌یابی و مشکلات رایج

  1. چرخش سخت بلبرینگ: ممکن است ناشی از نصب نادرست یا آلودگی باشد

  2. لقی بیش از حد: معمولاً به دلیل سفت نکردن صحیح مهره چکنت ایجاد می‌شود

  3. صداهای غیرعادی: نشانه‌ای از ناهمترازی یا آسیب دیدن بلبرینگ است



نگهداری و سرویس دوره‌ای

برای افزایش عمر یاتاقان و بلبرینگ، رعایت موارد زیر ضروری است:

  • بازرسی دوره‌ای وضعیت گریس

  • بررسی میزان سایش قطعات

  • کنترل گشتاور پیچ‌ها در بازه‌های زمانی مشخص

  • تمیزکاری منظم سیستم



نتیجه‌ گیری نصب بلبرینگ در یاتاقان

نصب صحیح بلبرینگ در یاتاقان‌های SN نقش تعیین‌کننده‌ای در عملکرد بهینه و عمر طولانی سیستم دارد. با دنبال کردن دقیق مراحل ذکر شده و رعایت نکات فنی، می‌توانید از عملکرد روان و بدون مشکل یاتاقان‌های صنعتی اطمینان حاصل کنید. به یاد داشته باشید که استفاده از ابزار مناسب و قطعات با کیفیت، تأثیر مستقیمی بر نتیجه نهایی خواهد داشت.

برای درک بهتر این فرآیند، مشاهده فیلم آموزشی که مراحل نصب را به صورت عملی نمایش می‌دهد، بسیار مفید خواهد بود. این فیلم می‌تواند به رفع ابهامات و انجام دقیق‌تر مراحل کمک شایانی نماید.



در فیلم آموزش به صورت کاملا واضح به نمایش گذاشته شده است.
4.5/5 - (10 امتیاز)
اشتراک گزاری در شبکه های اجتماعی
icon

نویسنده

فروشگاه تخصصی بلبرینگ عدالتی
مدیریت سایت

تمامی مطالب سایت ما ، بر اساس تجربیات مجموعه و تحقیقات از منابع معتبر انگلیسی تهیه میشود و کاملا منحصر به فرد است.

سوالات متداول

چرا باید خار و مهره چکنت را قبل از نصب بلبرینگ در یاتاقان جدا کنیم؟

جداسازی این قطعات امکان نصب صحیح چکنت روی شافت و قرارگیری دقیق بلبرینگ را فراهم می‌کند. این کار باعث می‌شود تمام اجزا به درستی در جای خود قرار گیرند و از ایجاد فشارهای نامتعادل جلوگیری شود.

پاسخ: پس از قرار دادن بلبرینگ، باید بتوانید آن را به راحتی و بدون مقاومت بچرخانید. همچنین از تراز بودن رینگ‌های یاتاقان و عدم وجود لقی در سیستم اطمینان حاصل کنید. استفاده از ابزارهای اندازه‌گیری دقیق برای بررسی هممرکزی توصیه می‌شود.

سفت کردن بیش از حد مهره چکنت می‌تواند باعث ایجاد فشار نامتعادل روی بلبرینگ شود که منجر به گرمایش بیش از حد، سایش زودرس و در نهایت کاهش عمر مفید یاتاقان می‌گردد. همیشه از گشتاور توصیه شده توسط سازنده استفاده کنید.

سفت کردن پیچ‌ها به ترتیب صحیح (معمولاً به صورت ضربدری) از اعوجاج یاتاقان جلوگیری می‌کند. این کار باعث توزیع یکنواخت فشار روی تمام نقاط یاتاقان شده و از نشست ناهمگون بلبرینگ جلوگیری می‌نماید.

پاسخ: بسته به شرایط کاری و توصیه سازنده، معمولاً هر ۳ تا ۶ ماه یکبار باید یاتاقان را بازرسی کنید. این بازرسی شامل بررسی وضعیت گریس، کنترل سایش قطعات و اطمینان از محکم بودن اتصالات می‌شود. در محیط‌های با گرد و غبار زیاد یا دمای بالا، این بازه زمانی ممکن است کوتاه‌تر باشد.
