آموزش پسوند و پیشوند بلبرینگ ها
در این پست میخواهیم آموزش پسوند و پیشوند بلبرینگ ها را به صورت کاملا تخصصی و تصویری برای درک بهتر شما قرار دهیم.
این آموزش از روی کاتالوگ SKF ترجمه شده و مواردی دیگر برای تکامل به آن اضافه شده تا شما مطلب را بهتر درک کنید.
سیستم شناسایی بلبرینگ بین المللی ( از چپ به راست )
تحمل، ترخیص، پیش بارگذاری، بی صدا بودن
پایدارسازی
روغن کاری | متریال || استاندارد حرارتی
مجموعه بلبرینگ، بلبرینگ همسان | / | نوع قفسه | طراحی خارجی | طراحی داخلی | سری بلبرینگ | پیشوند ها |
پیشوند های بلبرینگ
پیشوندها برای شناسایی اجزای یک بلبرینگ یا یاتاقان استفاده میشوند. این پیشوند ها برای جلوگیری از اشتباهات در مورد شماره های بلبرینگ ایجاد شده تا اگر دو بلبرینگ با شماره یکسان و شرایط متفاوت هستند مشخص شود. این پیشوند ها عبارتند از :
- AR: مجموعه ساچمه ها یا غلتک و قفس
- E2.: بلبرینگ های کارآمد انرژی
- GS: واشر محفظه یک غلتک استوانه ای رانش
- IR-: حلقه داخلی بلبرینگ شعاعی
- K: غلتک استوانه ای و مجموعه رانش قفس
- K-: حلقه داخلی با مجموعه غلتک و قفس (مخروط) یا حلقه بیرونی (فنجان) غلتک مخروطی اینچی متعلق به سری استاندارد ABMA
- L: حلقه داخلی یا خارجی یک بلبرینگ قابل جداسازی را جدا کنید
- OR-: حلقه بیرونی بلبرینگ شعاعی
- R: حلقه داخلی یا خارجی با مجموعه غلتکی (و قفس) از یک یاتاقان قابل جدا شدن
- W: بلبرینگ شیار عمیق فولادی ضد زنگ
- WF: بلبرینگ شیار عمیق از فولاد ضد زنگ با فلنج خارجی روی حلقه بیرونی
- WS: واشر شفت یک بلبرینگ رانش استوانه ای غلتکی
- ZE: بلبرینگ با ویژگی SensorMount®
سری بلبرینگ
نامگذاری اکثر بلبرینگ ها از یک سیستم پیروی میکند. نامگذاری کامل بلبرینگ ممکن است شامل یک نام اصلی همراه یک یا چند نام تکیمیلی یا بدون یک یا چند نام تکمیلی باشد. علامت گذاری کامل همیشه روی بسته بلبرینگمشخص می شود، در حالی که علامت گذاری روی بلبرینگ ممکن است ناقص باشد یا از نام تعیین شده منحرف شود. نام اصلی مشخص می کند:
- نوع بلبرینگ
- طراحی اولیه
- ابعاد مرزی
پیشوندها و پسوندها اجزاء انواع بلبرینگ ها را مشخص میکنند که دارای طراحی و/یا ویژگی(هایی) هستند که از جهاتی با طرح اصلی متفاوت است.

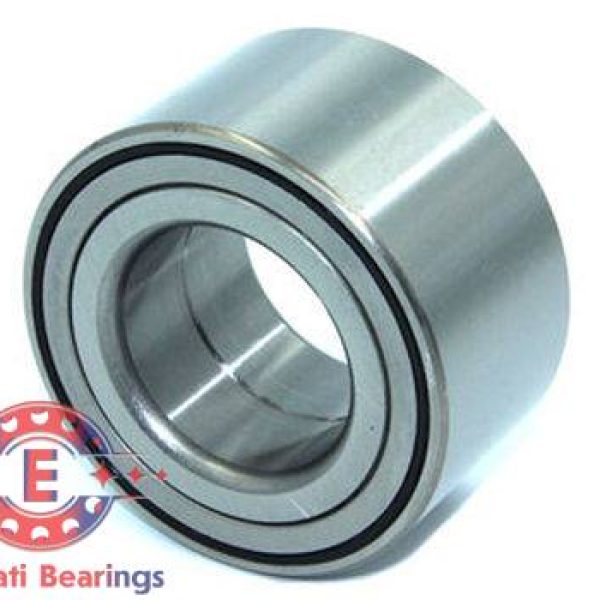

سری DAC DUC
این سری شامل بلبرینگ های تماس زاویه ای دو ردیف ساچمه یا DAC میشوند.
مثال : DAC 356535
سری 1 – سری هزار
این سری شامل بلبرینگ های خودتنظیم و بلبرینگ های شیارعمیق میشوند.
مثال : بلبرینگ خود تنظیم 1210 / بلبرینگ شیارعمیق 16004
سری 2 – سری 2 هزار 22 ، 23 ، 24 ، 29 هزار
این سری شامل رولبرینگ های ساچمه بشکه ای و یا رولبرینگ های کروی مخروطی و یا بلبرینگ خودتنظیم میشوند.
مثال : رولبرینگ ساچمه بشکه ای 22222 / 23028 / 24048 / رولبرینگ ساچمه کروی مخروطی 29428 / بلبرینگ خودتنظیم 2206
توجه کنید که K و ساده از نظر ظاهری شبیه هم هستند

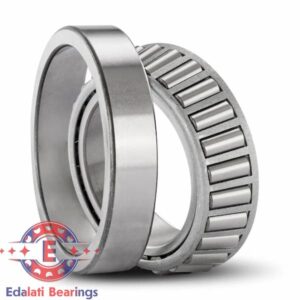

سری 3 – سری 3 هزار 30 ، 31 ، 32، 33 هزار
این سری شامل رولبرینگ های مخروطی و یا بلبرینگ های تماس زاویه ای دو ردیف ساچمه میشوند.
مثال : رولبرینگ مخروطی 30207 – 31210 – 33022 – 32211 / بلبرینگ تماس زاویه ای دو ردیف ساچمه 3207
سری 4 هزار
این سری شامل بلبرینگ شیارعمیق دو ردیف ساچمه میشوند.
مثال : بلبرینگ شیارعمیق 4206

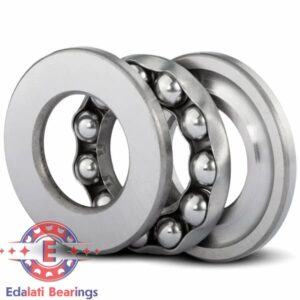

سری 5 هزار – 51 و 52 و 53 هزار
این سری شامل بلبرینگ شیارعمیق دو ردیف ساچمه یا بلبرینگ های سه تیکه و یا پنج تیکه و یا بلبرینگ سه تیکه یک سمت مخروطی میشوند.
مثال : بلبرینگ شارعمیق دو ردیف ساچمه 5207 / بلبرینگ سه تیکه 51210 / بلبرینگ پنج تیکه 52310 / بلبرینگ سه تیکه یک سمت مخروطی 53310

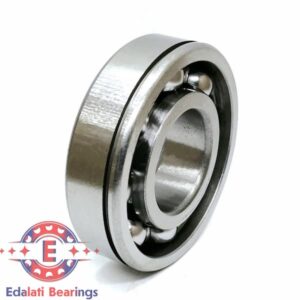

سری 6 هزار – 61 و 62 و 63 هزار
این سری شامل بلبرینگ شیارعمیق تک ردیف ساچمه میشوند.
مثال : بلبرینگ شیارعمیق 6002 – 6200 – 6302 – 6800 – 6905 – 61811 – 61926
تمامی این سری شبیه به هم هستند برای همین عکس های عمومی هر مدل را میگذاریم
سری 7 هزار
این سری شامل بلبرینگ تماس زاویه ای میشوند.
مثال : بلبرینگ تماس زاویه ای 7000 – 7204 – 7306
سری 8 هزار
این سری شامل موارد متنوعی مانند بلبرینگ های سوزنی ، بلبرینگ های شیار عمیق و بلبرینگ ها مخروطی میشود
سری 9 هزار
این سری هم مانند 8 هزار شامل موارد متنوعی مانند بلبرینگ های سوزنی ، بلبرینگ های شیار عمیق و بلبرینگ ها مخروطی میشود
سری C
این سری شامل غلتک حلقوی CARB میشوند. مثال : بلبرینگ غلتک حلقوی C 2206TN
سری N
این سری شامل ساچمه استوانه ای میشوند.
مثال : بلبرینگ ساچمه استوانه ای NU 210 – NJ 210 – NN 210 – NF 210 – NNF 210 -NNU 210 – NUP 210
سری QJ
این سری شامل بلبرینگ تماسی چهار نقطه ای میشوند. مثال : بلبرینگ تماسی چهار نقطه ای QJ 210
سری T
این سری شامل رولبرینگ مخروطی مطابق با ISO 355:2007 میشوند.
پسوند های بلبرینگ شیارعمیق
پسوند داخلی
| پسوند | کد |
|---|
| انحراف یا تغییر طراحی داخلی | A — AA — C — D |
| ساچمه تقویت شده | E |
پسوند خارجی
| پسوند | کد |
|---|
| بلبرینگ دارای قسمت گذاشتن رینگ میباشد | N |
| بلبرینگ دارای رینگ و قسمت گذاشتن رینگ میباشد | NR |
| یک شکاف (شکاف) در یک حلقه بیرونی وجه جانبی | N1 |
| بلبرینگ دارای رینگ میباشد | R |
| بلبرینگ دارای واشر پلاستیکی یک طرف یا هر دو طرف از نوع NBR میباشد | RS1 — 2RS1 |
| بلبرینگ دارای واشر پلاستیکی یک طرف یا هر دو طرف از نوع FKM میباشد | RS2 — 2RS2 |
| بلبرینگ دارای واشر پلاستیکی یک طرف یا هر دو طرف از نوع NBR میباشد | RSH — 2RSH |
| بلبرینگ دارای واشر پلاستیکی یک طرف یا هر دو طرف از نوع FKM میباشد | 2RSH2 — 2RSH |
| بلبرینگ دارای واشر پلاستیکی یک طرف یا هر دو طرف از نوع کم اصتحکاک NBR میباشد | RSL — 2RSL |
| بلبرینگ دارای واشر پلاستیکی یک طرف یا هر دو طرف از نوع کم اصتحکاک NBR میباشد | RST — 2RST |
| یک سمت واشر پلاستیکی سمت دیگر واشر فلزی | RZ — 2RZ |
| بلبرینگ دارای واشر پلاستیکی هر دو طرف و دارای شیار ینگ و خود رینگ میباشد | 2RSNR |
| بلبرینگ دارای واشر آهنی یک طرف یا هر دو طرف | Z — 2Z — ZZ |
| بلبرینگ دارای واشر آهنی در یک طرف، شیار رینگ و خود رینگ در سمت واشر آهنی است | ZNBR |
| بلبرینگ دارای واشر آهنی در یک طرف، شیار رینگ و خود روینگ در سمت دیگر است | ZNR |
| بلبرینگ دارای واشر آهنی در دو طرف، شیار رینگ و خود روینگ میباشد | 2ZNR |
| بلبرینگ دارای واشر آهنی در دو طرف که توسط یک حلقه نگهدارنده در جای خود نگه داشته می شود | 2ZS |
| ابعاد مرزی مطابق با سری ابعاد ISO نیست | X |
پسوند طراحی قفسه
| پسوند | کد |
|---|
| قفس برنجی ماشینکاری شده، در مرکز ساچمه ها ؛ طرح ها یا درجه های مواد مختلف با عددی به دنبال M مشخص میشوند، مثلاً M2 | M |
| قفس برنجی ماشینکاری شده، حلقه بیرونی در مرکز. S یک شیار روانکاری در سطح هدایت کننده را نشان می دهد. | MA(S) |
| قفس برنجی ماشینکاری شده، حلقه داخلی در مرکز. S یک شیار روانکاری در سطح هدایت کننده را نشان می دهد. | MB(S) |
| قفس PA66، در مرکز ساچمه ها | TN |
| قفس PA66 تقویت شده با الیاف شیشه، در مرکز ساچمه ها | TN9 |
| قفس PA66 تقویت شده با الیاف شیشه، در مرکز ساچمه ها | TN9/VG1561 |
| قفس PEEK تقویت شده با الیاف شیشه، در مرکز ساچمه ها | TNH |
| قفسه فیبری | FG |
پسوندها – مواد، عملیات حرارتی
| پسوند | کد |
|---|
| حلقه های داخلی و خارجی سخت شده با کیس | HA1 |
پسوندها – دقت، فاصله، پیش بارگذاری، اجرای آرام
| پسوند | کد |
|---|
| تحمل ابعاد و در حال اجرا به کلاس P5 | P5 |
| P5 + C2 | P52 |
| تحمل ابعاد و در حال اجرا به کلاس P6 | P6 |
| P6 + C2 | P62 |
| P6 + C3 | P63 |
ترخیص داخلی شعاعی معمولی؛ فقط همراه با یک حرف اضافی که محدوده فاصله کاهش یافته یا جابجا شده را مشخص می کند استفاده می شود - H = محدوده ترخیص کاهش یافته مربوط به نیمه بالایی محدوده ترخیص واقعی
- L = محدوده ترخیص کاهش یافته مربوط به نیمه پایینی محدوده ترخیص واقعی
- P = محدوده خلاصی جابجا شده شامل نیمه بالایی محدوده فاصله واقعی به اضافه نیمه پایینی محدوده فاصله بزرگتر بعدی
حروف بالا همچنین همراه با کلاس های ترخیص C2، C3، C4 و C5، به عنوان مثال C2H استفاده می شود. | CN |
| فاصله داخلی شعاعی کوچکتر از C2 | C1 |
| فاصله داخلی شعاعی کوچکتر از نرمال | C2 |
| فاصله داخلی شعاعی بیشتر از حالت عادی | C3 |
| فاصله داخلی شعاعی بیشتر از C3 | C4 |
| فاصله داخلی شعاعی بیشتر از C4 | C5 |
مجموعه بلبرینگ همسان با فاصله داخلی محوری کوچک
مجموعه بلبرینگ همسان با پیش بارگذاری سبک | CA |
پسوندها – مجموعه بلبرینگ، بلبرینگ همسان
| پسوند | کد |
|---|
| دو بلبرینگ برای نصب پشت به پشت | DB |
| دو بلبرینگ برای نصب رو در رو همسان هستند | DF |
| دو بلبرینگ برای نصب پشت سر هم مطابقت دارند | DT |
پسوندها – تثبیت
| پسوند | کد |
|---|
| تثبیت حرارت رینگ های بلبرینگ برای دمای کارکرد ≤ 150 درجه سانتی گراد (300 درجه فارنهایت) | S0 |
| تثبیت حرارت رینگ های بلبرینگ برای دمای کارکرد ≤ 200 درجه سانتیگراد (390 درجه فارنهایت) | S1 |
پسوندها – روانکاری
| پسوند |
|---|
| GE2 — GFJ — GJN — HT — LHT23 — LT — LT10 — MT33 — MT47 — VT378 — WT |
پسوندها – انواع دیگر
| پسوند | کد |
|---|
| بلبرینگ Food Line : مهر و موم تماسی آبی رنگ ساخته شده از NBR و روان کننده (GFJ) مورد تایید FDA و EC که توسط NSF به عنوان دسته H1 ثبت شده است. | VP311 |
| ویژگی های در حال اجرا آرام | VQ658 |
پسوند های بلبرینگ تماس زاویه ای
پسوند طراحی داخلی
| پسوند | کد |
|---|
| زاویه چنگ 30 درجه | A |
| زاویه چنگ 15 درجه | C |
| زاویه چنگ 20 درجه ( برای بلبرینگ های اینچی ) | AB |
| زاویه چنگ 25 درجه | AC |
| زاویه چنگ 40 درجه | B |
| زاویه چنگ 40 درجه ( چنگ فیبر ) | TVP – TN |
| طراحی داخلی بهینه شده | E |
پسوند طراحی خارجی
| پسوند | کد |
|---|
| یک شیار در حلقه بیرونه | N1 |
| دو بلبرینگ که پشت به پشت یا رو به رو چیده شده اند، فاصله داخلی محوری آنها کمتر از معمولی (CB) است. | CA |
| دو بلبرینگ که پشت به پشت یا رو به رو چیده شده اند دارای فاصله داخلی محوری معمولی هستند. | CB |
| دو بلبرینگ که پشت به پشت یا رو به رو چیده شده اند، فاصله داخلی محوری آنها بیشتر از معمولی (CB) است. | CC |
| دو بلبرینگ که پشت به پشت یا رو به رو چیده شده اند دارای فاصله داخلی محوری هستند. | G |
| دو بلبرینگ که پشت به پشت یا رو به رو چیده شده اند دارای پیش بارگذاری سبک هستند | GA |
| دو بلبرینگ که پشت به پشت یا رو به رو چیده شده اند دارای پیش بارگیری متوسط هستند. | GB |
| دو بلبرینگ که پشت به پشت یا رو به رو چیده شده اند دارای پیش بار سنگین هستند. | GC |
| هر دو سمت بلبرینگ واشر بدون تماس NBR دارد. | 2RZ |
پسوند چنگ / قفسه
| پسوند | کد |
|---|
| قفس فولادی ماشینکاری شده | F |
| قفس فولادی مهر شده | J |
| قفس برنجی ماشینکاری شده،؛ طرح های مختلف با عددی به دنبال M مشخص می شوند، به عنوان مثال M2 | M |
| قفس برنجی ماشینکاری شده، حلقه داخلی در مرکز | MB |
| قفس PA66 تقویت شده با الیاف شیشه | P |
| قفس PEEK تقویت شده با الیاف شیشه | PH |
| قفس برنجی مهر شده | Y |
| قفس فیبری | TN – TVP |
پسوند دقت، فاصله، پیش بارگذاری، اجرای آرام
| پسوند | کد |
|---|
| تحمل های ابعادی و هندسی به کلاس P5 | P5 |
| تحمل های ابعادی و هندسی به کلاس P6 | P6 |
پسوند مجموعه بلبرینگ، بلبرینگ همسان
| پسوند | کد |
|---|
| دو بلبرینگ برای نصب پشت به پشت | DB |
| دو بلبرینگ برای نصب رو در رو همسان هستند | DF |
| دو بلبرینگ برای نصب پشت سر هم مطابقت دارند | DT |
پسوند های بلبرینگ تماس زاویه ای دو ردیف ساچمه
پسوند طراحی داخلی
| پسوند | کد |
|---|
| بدون شکاف پر کردن | A |
| حلقه داخلی دو تکه | D |
پسوند طراحی خارجی
| پسوند | کد |
|---|
| دارای شیار بیرونی | N |
| دارای شیار بیرونی به همراه رینگ | NR |
| فاصله داخلی محوری کنترل شده | CB |
| دارای واشر پلاستیکی نوعNBR، در هر دو طرف | 2RS1 |
| دارای واشر فلزی در هر دو طرف | 2Z – ZZ |
پسوند چنگ / قفسه
| پسوند | کد |
|---|
| دارای قفسه فولادی | |
| دارای قفسه فولادی (بلبرینگ با یک حلقه داخلی دو تکه) | J1 |
| قفس برنجی ماشینکاری شده | M |
| قفس برنجی ماشینکاری شده،حلقه بیرونی در مرکز | MA |
| قفس PA66 تقویت شده با الیاف شیشه | TN9 – TVP |
پسوند دقت، فاصله، پیش بارگذاری، اجرای آرام
| پسوند | کد |
|---|
| تحمل های ابعادی و هندسی به کلاس P5 | P5 |
| تحمل های ابعادی و هندسی به کلاس P6 | P6 |
| P6 + C2 | P62 |
| P6 + C3 | P63 |
| P6 + C4 | P64 |
| فاصله داخلی محوری کوچکتر از حالت عادی | C2 |
| فاصله داخلی محوری بیشتر از حالت عادی | C3 |
| فاصله داخلی محوری بیشتر از C3 | C4 |
پسوندها – روانکاری
| پسوند |
|---|
| GE2 — GWF — MT33 — VT113 — WT |
پسوند های بلبرینگ خودتنظیم
پسوند طراحی داخلی
| پسوند | کد |
|---|
| طراحی داخلی بهینه شده برای افزایش ظرفیت حمل بار | E |
پسوند طراحی خارجی
| پسوند | کد |
|---|
| دو طرف بلبرینگ دارای واشر پلاستیکی از نوع NBR میباشد | 2RS |
| قطر داخلی مخروطی با نسبت 1:12 ( وقتی بلبرینگ K باشد یعنی قابلیت اتصال چکنت را دارد ) | K |
پسوند قفسه
| پسوند | کد |
|---|
| چنگ وسط برنجی ماشینکاری شده | M |
| چنگ وسط فیبری از نوع PA66 تقویت شده با الیاف شیشه ، | TN9 – TVP |
پسوند دقت، فاصله، پیش بارگذاری، اجرای آرام
| پسوند | کد |
|---|
| فاصله داخلی شعاعی کوچکتر از نرمال | C2 |
| فاصله داخلی شعاعی بیشتر از حالت عادی | C3 |
پسوند های بلبرینگ تماس چهار نقطه ای
پسوند طراحی خارجی
| پسوند | کد |
|---|
| دو شکاف (شکاف) در یک وجه جانبی حلقه بیرونی با فاصله 180 درجه از هم | N2 |
پسوند قفسه
| پسوند | کد |
|---|
| قفس فولادی ماشینکاری شده، حلقه بیرونی در مرکز | FA |
| قفس برنجی ماشینکاری شده، حلقه بیرونی در مرکز. | MA |
| قفس PEEK تقویت شده با الیاف شیشه، با شیارهای روانکاری در سطح هدایت کننده، حلقه بیرونی در مرکز | PHAS |
پسوند دقت، فاصله، پیش بارگذاری، اجرای آرام
| پسوند | کد |
|---|
| تحمل های ابعادی و هندسی به کلاس P6 | P6 |
| P6 + C2 | P62 |
| P6 + C3 | P63 |
| P6 + C4 | P64 |
| P6 + CNL | P6CNL |
| ترخیص داخلی محوری در نیمه پایینی محدوده نرمال | CNL |
| فاصله داخلی محوری کوچکتر از حالت عادی | C2 |
| فاصله داخلی محوری در نیمه بالایی محدوده C2 | C2H |
| فاصله داخلی محوری در نیمه پایینی محدوده C2 | C2L |
| فاصله داخلی محوری بیشتر از حالت عادی | C3 |
| فاصله داخلی محوری بیشتر از C3 | C4 |
| C2H + CNL | 344524 |
پسوند تثبیت
| پسوند | کد |
|---|
| تثبیت حرارت رینگ های بلبرینگ برای دمای کارکرد ≤ 200 درجه سانتیگراد (390 درجه فارنهایت) | S1 |
پسوند دیگر
| پسوند | کد |
|---|
| ساچمه های بزرگتر از استاندارد | 309829 |
پسوند های بلبرینگ کفگرد ( سه تیکه و چند تیکه )
پسوند قفسه
| پسوند | کد |
|---|
| دارای محافظ از هر دو سمت | DDC |
| قفسه فولادی | F |
| دارای محافظ از هر دو سمت و قفسه برنجی | M |
پسوند دقت، فاصله، پیش بارگذاری، اجرای آرام
| پسوند | کد |
|---|
| تحمل های ابعادی و هندسی به کلاس P5 | P5 |
| تحمل های ابعادی و هندسی به کلاس P6 | P6 |
پسوند های رولبرینگ تک ردیفه استوانه ای
پسوند طراحی داخلی
| پسوند | کد |
|---|
| انحراف یا تغییر طراحی داخلی | A |
| طراحی داخلی بهینه شده با ترکیب غلتک های بیشتر و/یا بزرگتر و با تماس انتهایی/فلنجی غلتکی اصلاح شده | EC |
پسوند طراحی خارجی
| پسوند | کد |
|---|
| قطر داخلی مخروطی با نسبت 1:12 ( وقتی بلبرینگ K باشد یعنی قابلیت اتصال چکنت را دارد ) | K |
| دارای شیار در حلقه بیرونی | N |
| دارای شیار در حلقه بیرونی به همراه رینگ | NR |
| دارای شیار در حلقه بیرونی وجه جانبی | N1 |
| دارای 2 شیار در حلقه بیرونی وجه جانبی با فاصله 180 درجه از هم | N2 |
پسوند طراحی قفسه
| پسوند | کد |
|---|
| قفس فولادی پین، غلتک سوراخ شده | FR |
| قفس فولادی مهر شده، در مرکز غلتک | J |
| قفس آلیاژی سبک ماشینکاری شده، غلتکی در مرکز | L |
| قفس آلیاژی سبک ماشینکاری شده، حلقه بیرونی در مرکز قرار دارد | LA |
| قفس آلیاژ سبک ماشینکاری شده، حلقه داخلی در مرکز | LB |
| قفس آلیاژی سبک ماشینکاری شده، نوع پنجره، حلقه داخلی یا بیرونی در مرکز (بسته به طراحی بلبرینگ) | LL |
| قفس برنجی ماشینکاری شده، در مرکز غلتک | M |
| قفس برنجی ماشینکاری شده، حلقه بیرونی در مرکز. S نشان دهنده یک شیار روانکاری در سطح هدایت کننده است. | MA (S) |
| قفس برنجی ماشینکاری شده، حلقه داخلی در مرکز | MB |
| قفس برنجی ماشینکاری شده، نوع پنجره، حلقه داخلی یا بیرونی در مرکز (بسته به طراحی بلبرینگ) | ML |
| قفس برنجی ماشینکاری شده، نوع پنجره، حلقه داخلی یا خارجی در مرکز (بسته به اندازه یاتاقان) | MP |
| قفس برنجی ماشینکاری شده، نوع پنجره، غلتکی وسط | MR |
| قفس PA66 تقویت شده با الیاف شیشه، در مرکز غلتک | P |
| قفس PA66 تقویت شده با الیاف شیشه، حلقه بیرونی در مرکز قرار دارد | PA |
| قفس PEEK تقویت شده با الیاف شیشه، در مرکز غلتک | PH |
| قفس PEEK تقویت شده با الیاف شیشه، حلقه بیرونی در مرکز قرار دارد | PHA |
پسوند مواد، عملیات حرارتی
| پسوند | کد |
|---|
| حلقه های داخلی و خارجی سخت شده با کیس | HA1 |
| حلقه بیرونی سخت شده | HA2 |
| حلقه داخلی سخت شده | HA3 |
| حلقه های داخلی و خارجی سخت شده با بینیت | HB1 |
| حلقه داخلی سخت شده با بینیت | HB3 |
| حلقه های داخلی و خارجی با عملیات حرارتی سطح ویژه | HN1 |
پسوند دقت، فاصله، پیش بارگذاری، اجرای آرام
| پسوند | کد |
|---|
ترخیص داخلی شعاعی معمولی؛ فقط همراه با یک حرف اضافی که محدوده فاصله کاهش یافته یا جابجا شده را مشخص می کند استفاده می شود - H = محدوده ترخیص کاهش یافته مربوط به نیمه بالایی محدوده ترخیص واقعی
- L = محدوده ترخیص کاهش یافته مربوط به نیمه پایینی محدوده ترخیص واقعی
- M = محدوده ترخیص کاهش یافته مربوط به نیمه وسط محدوده ترخیص واقعی
حروف بالا همچنین همراه با کلاس های ترخیص C2، C3، C4 و C5، به عنوان مثال C2H استفاده می شود. | CN |
| فاصله داخلی شعاعی کوچکتر از نرمال | C2 |
| فاصله داخلی شعاعی بیشتر از حالت عادی | C3 |
| فاصله داخلی شعاعی بیشتر از C3 | C4 |
| فاصله داخلی شعاعی بیشتر از C4 | C5 |
پسوند مجموعه بلبرینگ، بلبرینگ همسان
| پسوند | کد |
|---|
| مجموعه ای از دو بلبرینگ همسان | DR |
| مجموعه ای از سه بلبرینگ همسان | TR |
| مجموعه ای از چهار بلبرینگ همسان | QR |
پسوند تثبیت
| پسوند | کد |
|---|
| تثبیت حرارت رینگ های بلبرینگ برای دمای کارکرد ≤ 200 درجه سانتیگراد (390 درجه فارنهایت) | S1 |
| تثبیت حرارت رینگ های بلبرینگ برای دمای کارکرد ≤ 250 درجه سانتی گراد (480 درجه فارنهایت) | S2 |
پسوند روانکاری
| پسوند | کد |
|---|
| شیار حلقوی و سه سوراخ روانکاری در حلقه بیرونی | W33 |
پسوند دیگر
| پسوند | کد |
|---|
بلبرینگ ، فقط زمانی استفاده می شود که بلبرینگ های معمولی با اندازه یکسان موجود باشد | PEX |
| بلبرینگ برای موتورهای کششی وسایل نقلیه راه آهن | VA301 |
| VA301 + روال های بازرسی ویژه | VA305 |
| بلبرینگ برای اکسل باکس های راه آهن | VA350 |
| بلبرینگ برای اکسل باکس های راه آهن مطابق با EN 12080 کلاس 1 | VA380 |
| VA301 + سطوح خارجی حلقه بیرونی با اکسید آلومینیوم پوشانده شده است | VA3091 |
| یاتاقان با مسیرهای مخصوص مسابقه مقاوم در برابر سایش برای کاربرد در محیط های به شدت آلوده | VC025 |
| طراحی داخلی اصلاح شده | VE901 |
| حلقه داخلی با راهروی تاج دار برای افزایش انحراف مجاز | VQ015 |
پسوند های رولبرینگ دو ردیفه استوانه ای
پسوند طراحی داخلی
| پسوند | کد |
|---|
| انحراف یا تغییر طراحی داخلی | A , B , C |
پسوند طراحی خارجی
| پسوند | کد |
|---|
| شیار حلزونی در سوراخ حلقه داخلی | G |
| سوراخ مخروطی، مخروطی 1:12 | K |
| سوراخ مخروطی، مخروطی 1:30 | K30 |
پسوند طرح قفسه
| پسوند | کد |
|---|
| قفس فولادی ماشینکاری شده، در مرکز غلتک | F |
| قفس برنجی ماشینکاری شده، در مرکز غلتک | M |
پسوند مواد، عملیات حرارتی
| پسوند | کد |
|---|
| حلقه های داخلی و خارجی سخت شده با کیس | HA1 |
| حلقه ها و غلتک های داخلی و خارجی سخت شده با کیس | HA4 |
| غلتک های سخت شده | HA5 |
| حلقه های داخلی و خارجی سخت شده با بینیت | HB1 |
پسوند دقت، فاصله، پیش بارگذاری، اجرای آرام
| پسوند | کد |
|---|
ترخیص داخلی شعاعی معمولی؛ فقط همراه با یک حرف اضافی که محدوده فاصله کاهش یافته یا جابجا شده را مشخص می کند استفاده می شود - H = محدوده ترخیص کاهش یافته مربوط به نیمه بالایی محدوده ترخیص واقعی
- L = محدوده ترخیص کاهش یافته مربوط به نیمه پایینی محدوده ترخیص واقعی
- M = محدوده ترخیص کاهش یافته مربوط به نیمه وسط محدوده ترخیص واقعی
حروف بالا همچنین همراه با کلاس های ترخیص C2، C3، C4 و C5، به عنوان مثال C2H استفاده می شود. | CN |
| فاصله داخلی شعاعی کوچکتر از نرمال | C2 |
| فاصله داخلی شعاعی بیشتر از حالت عادی | C3 |
| فاصله داخلی شعاعی بیشتر از C3 | C4 |
| فاصله داخلی شعاعی بیشتر از C4 | C5 |
پسوند مجموعه بلبرینگ، بلبرینگ همسان
| پسوند | کد |
|---|
| مجموعه ای از دو بلبرینگ همسان | DR |
| مجموعه ای از سه بلبرینگ همسان | TR |
| مجموعه ای از چهار بلبرینگ همسان | QR |
پسوند تثبیت
| پسوند | کد |
|---|
| تثبیت حرارت رینگ های بلبرینگ برای دمای کارکرد ≤ 200 درجه سانتیگراد (390 درجه فارنهایت) | S1 |
| تثبیت حرارت رینگ های بلبرینگ برای دمای کارکرد ≤ 250 درجه سانتی گراد (480 درجه فارنهایت) | S2 |
پسوند روانکاری
| پسوند | کد |
|---|
| شیار حلقوی و سه سوراخ روانکاری در حلقه بیرونی | W33 |
| سوراخ های روانکاری در حلقه بیرونی | W20 |
پسوند های رولبرینگ استوانه ای تک ردیفه کامل مکمل
پسوند طراحی داخلی
| پسوند | کد |
|---|
| طراحی داخلی اصلاح شده، مجموعه غلتکی کامل | CV |
پسوند طرح قفس
| پسوند | کد |
|---|
| مکمل کامل غلتک (بدون قفس) | V |
| مکمل کامل غلتک (بدون قفس)، خود نگهدار | VH |
پسوند مواد، عملیات حرارتی
| پسوند | کد |
|---|
| حلقه های داخلی و خارجی سخت شده با کیس | HA1 |
| حلقه های داخلی و خارجی سخت شده با بینیت | HB1 |
| حلقه های بلبرینگ و غلتک سیاه اکسید شده است | L4B |
پسوند دقت، فاصله، پیش بارگذاری، اجرای آرام
| پسوند | کد |
|---|
ترخیص داخلی شعاعی معمولی؛ فقط همراه با یک حرف اضافی که محدوده فاصله کاهش یافته یا جابجا شده را مشخص می کند استفاده می شود - H = محدوده ترخیص کاهش یافته مربوط به نیمه بالایی محدوده ترخیص واقعی
- L = محدوده ترخیص کاهش یافته مربوط به نیمه پایینی محدوده ترخیص واقعی
- M = محدوده ترخیص کاهش یافته مربوط به نیمه وسط محدوده ترخیص واقعی
حروف بالا همچنین همراه با کلاس های ترخیص C2، C3، C4 و C5، به عنوان مثال C2H استفاده می شود. | CN |
| فاصله داخلی شعاعی کوچکتر از نرمال | C2 |
| فاصله داخلی شعاعی بیشتر از حالت عادی | C3 |
| فاصله داخلی شعاعی بیشتر از C3 | C4 |
| فاصله داخلی شعاعی بیشتر از C4 | C5 |
پسوند مجموعه بلبرینگ، بلبرینگ همسان
| پسوند | کد |
|---|
| مجموعه ای از دو بلبرینگ همسان | DR |
| مجموعه ای از سه بلبرینگ همسان | TR |
| مجموعه ای از چهار بلبرینگ همسان | QR |
پسوند های رولبرینگ استوانه ای تک ردیفه کامل مکمل
پسوند طراحی داخلی
| پسوند | کد |
|---|
| طراحی داخلی اصلاح شده، مجموعه غلتکی کامل | CV |
پسوند طراحی خارجی
| پسوند | کد |
|---|
| طراحی داخلی اصلاح شده و مهر و موم (برای سری NNF 50) | ADB |
| مهر و موم و گریس بهبود یافته | B |
| طراحی داخلی اصلاح شده و مهر و موم (برای سری 3194..) | DA |
| مهر و موم تماس، PUR، در هر دو طرف | 2LS |
پسوند طرح قفسه
| پسوند | کد |
|---|
| مکمل کامل غلتک (بدون قفس) | V |
پسوند مواد، عملیات حرارتی
| پسوند | کد |
|---|
| حلقه های داخلی و خارجی سخت شده با بینیت | HB1 |
| حلقه های بلبرینگ و غلتک سیاه اکسید شده است | L4B |
پسوند دقت، فاصله، پیش بارگذاری، اجرای آرام
| پسوند | کد |
|---|
ترخیص داخلی شعاعی معمولی؛ فقط همراه با یک حرف اضافی که محدوده فاصله کاهش یافته یا جابجا شده را مشخص می کند استفاده می شود - H = محدوده ترخیص کاهش یافته مربوط به نیمه بالایی محدوده ترخیص واقعی
- L = محدوده ترخیص کاهش یافته مربوط به نیمه پایینی محدوده ترخیص واقعی
- M = محدوده ترخیص کاهش یافته مربوط به نیمه وسط محدوده ترخیص واقعی
حروف بالا همچنین همراه با کلاس های ترخیص C2، C3، C4 و C5، به عنوان مثال C2H استفاده می شود. | CN |
| فاصله داخلی شعاعی کوچکتر از نرمال | C2 |
| فاصله داخلی شعاعی بیشتر از حالت عادی | C3 |
| فاصله داخلی شعاعی بیشتر از C3 | C4 |
| فاصله داخلی شعاعی بیشتر از C4 | C5 |
پسوند مجموعه بلبرینگ، بلبرینگ همسان
| پسوند | کد |
|---|
| مجموعه ای از دو بلبرینگ همسان | DR |
| مجموعه ای از سه بلبرینگ همسان | TR |
| مجموعه ای از چهار بلبرینگ همسان | QR |
پسوند طراحی داخلی
| پسوند | کد |
|---|
| بلبرینگ برای محورهای اصلی توربین بادی با قفس چدنی هدایت شونده با غلتک | BC |
| فلنج های نگهدارنده روی حلقه داخلی، حلقه راهنما در مرکز حلقه داخلی، قفس برنجی ماشین کاری شده | CA، CAC |
| حلقه داخلی بدون فلنج، حلقه راهنما در مرکز حلقه داخلی، دو قفس فولادی مهر و موم شده | CC (J)، CJ |
| حلقه داخلی بدون فلنج، حلقه راهنما در مرکز راهروی حلقه بیرونی، دو قفس فولادی مهر و موم شده | CCJA، EJA |
طراحی داخلی بهینه شده برای افزایش ظرفیت حمل بار سری های 213، 222 و 223: حلقه داخلی بدون فلنج و دو قفس فولادی مهر و موم شده. شیار حلقوی و سه سوراخ روانکاری در حلقه بیرونی. d ≤ 65 میلی متر: حلقه راهنما در مرکز حلقه داخلی d> 65 میلی متر: حلقه راهنما در مرکز قفس | E |
پسوند طراحی خارجی
| پسوند | کد |
|---|
| مهر و موم تماس، NBR، در یک یا هر دو طرف | CS، -2CS |
| مهر و موم تماس، FKM، در یک یا هر دو طرف | CS2، -2CS2 |
| مهر و موم تماس، HNBR، در یک یا هر دو طرف | CS5، -2CS5 |
| مهر و موم تماس، NBR، در یک یا هر دو طرف | RS، -2RS |
| مهر و موم تماس، HNBR، در یک یا هر دو طرف | RS5، -2RS5 |
| سوراخ مخروطی، مخروطی 1:12 | K |
| سوراخ مخروطی، مخروطی 1:30 | K30 |
پسوند طرح قفسه
| پسوند | کد |
|---|
| قفس فولادی ماشینکاری شده، حلقه داخلی در مرکز | F |
| قفس فولادی ماشینکاری شده، حلقه بیرونی در مرکز | FA |
| قفس فولادی مهر، حلقه داخلی در مرکز | J |
| قفس فولادی مهر، حلقه بیرونی در مرکز | JA |
| قفس برنجی ماشینکاری شده، حلقه بیرونی در مرکز | MA |
پسوند مواد، عملیات حرارتی
| پسوند | کد |
|---|
| حلقه داخلی سخت شده با یک شیار مارپیچ در سوراخ | 235220 |
| حلقه داخلی سخت شده | HA3 |
پسوند دقت، فاصله، پیش بارگذاری، اجرای آرام
| پسوند | کد |
|---|
| دقت، فاصله، پیش بارگذاری، اجرای آرام | C08 |
| C08 + C3 | C083 |
| C08 + C4 | C084 |
ترخیص داخلی شعاعی معمولی؛ فقط همراه با یک حرف اضافی که محدوده فاصله کاهش یافته یا جابجا شده را مشخص می کند استفاده می شود - H = محدوده ترخیص کاهش یافته مربوط به نیمه بالایی محدوده ترخیص واقعی
- L = محدوده ترخیص کاهش یافته مربوط به نیمه پایینی محدوده ترخیص واقعی
- M = محدوده ترخیص کاهش یافته مربوط به نیمه وسط محدوده ترخیص واقعی
حروف بالا همچنین همراه با کلاس های ترخیص C2، C3، C4 و C5، به عنوان مثال C2H استفاده می شود. | CN |
| فاصله داخلی شعاعی کوچکتر از نرمال | C2 |
| فاصله داخلی شعاعی بیشتر از حالت عادی | C3 |
| فاصله داخلی شعاعی بیشتر از C3 | C4 |
| فاصله داخلی شعاعی بیشتر از C4 | C5 |
| دقت ابعاد و دویدن تا کلاس تحمل P5 | P5 |
| دقت ابعاد و دویدن تا کلاس تحمل P6 | P6 |
| P6 + C2 | P62 |
پسوند روانکاری
| پسوند | کد |
|---|
| 70 تا 100 درصد با گریس LGHB 2 پر شده است | GEM9 |
| با گریس LGEP 2 تا 25 تا 45 درصد پر شده است | GLE |
| با گریس LGEP 2 تا 45 تا 60 درصد پر شده است | VT143B |
| 70 تا 100% با گریس LGEP 2 پر شده است | VT143C |
| روغن جامد | W64 |
| بدون شیار حلقوی و سوراخ های روانکاری در حلقه بیرونید | W |
| سه سوراخ روانکاری در حلقه بیرونی | W20 |
| شش سوراخ روانکاری در حلقه داخلی | W26 |
| شیار حلقوی و سه سوراخ روانکاری در حلقه بیرونی | W33 |
| شیار حلقوی و شش سوراخ روانکاری در حلقه بیرونی | W33X |
| سوراخ های روانکاری W33 وصل شده | W77 |
| W26 + W33 | W513 |
پسوند دیگر
| پسوند | کد |
|---|
| بلبرینگ برای اکسل باکس های راه آهن | R505 |
| بلبرینگ برای کاربردهای ارتعاشی، قفس های فولادی مهر و موم شده با سطح سخت شده | VA405 |
| مشابه VA405، اما سوراخ داخلی حلقه استوانه ای با روکش PTFE | VA406 |
| بلبرینگ برای کاربردهای با سرعت بالا | VA991 |
| حلقه بیرونی با سه سوراخ رزوهدار با فاصله یکسان در یک طرف برای قرار دادن وسایل بلند کردن. E نشان می دهد که پیچ های چشمی مناسب همراه با بلبرینگ عرضه شده است. | VE552 (E) |
| مانند VE552(E)، اما سوراخ های رزوه ای در هر دو طرف | VE553 (E) |
| مانند V قفس های فولادی مهر و موم شده با سطح سخت شده | VG114 |
| دقت سرعت بهتر از C08 | VQ424 |
پسوند بلبرینگ غلتک حلقوی CARB
پسوند طراحی داخلی
| پسوند | کد |
|---|
| مهر و موم تماس، HNBR، در یک یا هر دو طرف | CS5 ، -2CS5 |
| مهر و موم تماس، NBR، در یک یا هر دو طرف | NS ، -2NS |
| سوراخ مخروطی، مخروطی 1:12 | K |
| سوراخ مخروطی، مخروطی 1:30 | K30 |
پسوند طرح قفسه
| پسوند | کد |
|---|
| قفس فولادی مهر شده، در مرکز غلتک | |
| قفس برنجی ماشینکاری شده، در مرکز غلتک | M |
| قفس برنجی ماشینکاری شده، حلقه داخلی در مرکز | MB , MB1 |
| قفس PA46 تقویت شده با الیاف شیشه، در مرکز غلتک | TN9 |
| مکمل کامل غلتک (بدون قفس) | V |
پسوند مواد، عملیات حرارتی
| پسوند | کد |
|---|
| حلقه داخلی سخت شده | HA3 |
پسوند دقت، فاصله، پیش بارگذاری، اجرای آرام
| پسوند | کد |
|---|
| دقت، فاصله، پیش بارگذاری، اجرای آرام | C08 |
ترخیص داخلی شعاعی معمولی؛ فقط همراه با یک حرف اضافی که محدوده فاصله کاهش یافته یا جابجا شده را مشخص می کند استفاده می شود - H = محدوده ترخیص کاهش یافته مربوط به نیمه بالایی محدوده ترخیص واقعی
- L = محدوده ترخیص کاهش یافته مربوط به نیمه پایینی محدوده ترخیص واقعی
- M = محدوده ترخیص کاهش یافته مربوط به نیمه وسط محدوده ترخیص واقعی
حروف بالا همچنین همراه با کلاس های ترخیص C2، C3، C4 و C5، به عنوان مثال C2H استفاده می شود. | CN |
| فاصله داخلی شعاعی کوچکتر از نرمال | C2 |
| فاصله داخلی شعاعی بیشتر از حالت عادی | C3 |
| فاصله داخلی شعاعی بیشتر از C3 | C4 |
| فاصله داخلی شعاعی بیشتر از C4 | C5 |
پسوند تثبیت
| پسوند | کد |
|---|
| تثبیت حرارت رینگ های بلبرینگ برای دمای کارکرد ≤ 300 درجه سانتیگراد (570 درجه فارنهایت) | S3 |
پسوند روانکاری
| پسوند | کد |
|---|
| 70 تا 100 درصد با گریس LGHB 2 پر شده است | GEM9 |
پسوند انواع دیگر
| پسوند | کد |
|---|
| بلبرینگ با غلتک های کوتاه تر | VE240 |
| قفس فولادی مهر و موم شده با سطح سخت شده | VG114 |
| بلبرینگ کامل بدون حلقه نگهدارنده | VM118 |
| با گریس LGEP 2 تا 25 تا 45 درصد پر شده است | VT143 |
پسوند بلبرینگ غلتک رانش استوانه ای
پسوند طرح قفسه
| پسوند | کد |
|---|
| قفس برنجی ماشینکاری شده، در مرکز غلتک | M |
| قفس PA46 تقویت شده با الیاف شیشه، در مرکز غلتک | TN9 |
پسوند مواد، عملیات حرارتی
| پسوند | کد |
|---|
| واشر شفت و محفظه سخت شده | HA1 |
| واشر شفت و محفظه سخت شده با بینیت | HB1 |
پسوند دقت، فاصله، پیش بارگذاری، اجرای آرام
| پسوند | کد |
|---|
| تحمل های ابعادی و هندسی به کلاس P5 | P5 |
پسوند بلبرینگ غلتک کروی رانش
پسوند طراحی داخلی
| پسوند | کد |
|---|
| طراحی داخلی بهینه شده | E |
پسوند طراحی خارجی
| پسوند | کد |
|---|
| یک شکاف محل در واشر | N1 |
| دو شیار در واشر محفظه با فاصله 180 درجه از هم | N2 |
پسوند طرح قفسه
| پسوند | کد |
|---|
- قفس فولادی مهر شده، غلتکی در مرکز، برای یاتاقان های طرح E اندازه ≤ 68
- قفس برنجی ماشینکاری شده، واشر محور محور، برای یاتاقانها بدون هیچ پسوندی
| |
| قفس فولادی ماشینکاری شده، واشر شفت در مرکز | F |
| قفس چدن کروی ماشینکاری شده، واشر محور | F3 |
| قفس برنجی ماشینکاری شده، واشر شفت در مرکز | M |
پسوند دیگر
| پسوند | کد |
|---|
| واشر شفت با سه سوراخ رزوه ای با فاصله یکسان برای تطبیق وسایل بالابر. E نشان می دهد که پیچ های چشمی مناسب همراه با بلبرینگ عرضه شده است. | VE447(E) |
| واشر محفظه با سه سوراخ رزوه ای با فاصله یکسان برای قرار دادن وسایل بالابر. E نشان می دهد که پیچ های چشمی مناسب همراه با بلبرینگ عرضه شده است. | VE710(E) |
| واشر شفت برای کاربردهایی با فاصله محوری کوچک اصلاح شده است | VU029 |
