بلبرینگ های مصرفی آسانسور
مقدمه
بلبرینگ های مصرفی آسانسور : آسانسورها از جمله حیاتی ترین تجهیزات حمل و نقل عمودی در ساختمان‌های مسکونی، تجاری و صنعتی هستند. عملکرد ایمن، بی صدا و روان آن ها به اجزای مکانیکی متعددی بستگی دارد، که یکی از مهم ترین آن ها، بلبرینگ ها (Ball Bearings) هستند. بلبرینگ ها با کاهش اصطکاک بین قطعات متحرک، موجب حرکت نرم تر، کاهش لرزش و افزایش طول عمر تجهیزات آسانسور می‌شوند.
در این مقاله به بررسی انواع بلبرینگ های مصرفی آسانسور، ویژگی ها و محل استفاده آن ها می پردازیم و در انتها یک جدول جامع از بلبرینگ های مصرفی آسانسور و محل استفاده شان ارائه خواهیم داد.
بلبرینگ چیست و چرا در آسانسور اهمیت دارد؟

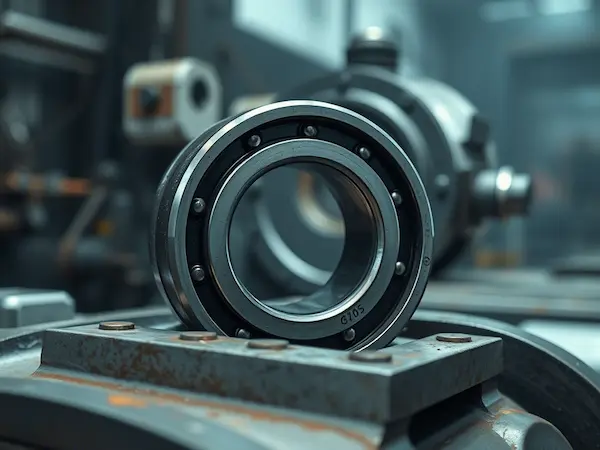

بلبرینگ، قطعه ای است مکانیکی که از تعدادی ساچمه (توپ های فلزی) بین دو حلقه داخلی و خارجی تشکیل شده و وظیفه آن کاهش اصطکاک و تحمل بارهای شعاعی و محوری است. در آسانسور، بلبرینگ ها در بخش های مختلفی به کار می‌روند تا حرکت روان و دقیق قطعات تضمین شود.
اهمیت بلبرینگ در آسانسور:
-
کاهش اصطکاک و افزایش کارایی مکانیکی
-
کاهش نویز و لرزش در حرکت کابین
-
افزایش عمر مفید قطعات دوار مانند موتور، گیربکس، فلای‌ویل و گاورنر
-
تأمین ایمنی بیشتر برای کاربران
بخش هایی از بلبرینگ های مصرفی آسانسور
-
موتور آسانسور
بلبرینگ‌های موتور برای چرخش روان شفت موتور و جلوگیری از سایش و ایجاد صدای ناهنجار استفاده می‌شوند. -
گیربکس (Gearbox)
در آسانسورهای گیربکسی، گیربکس یکی از حیاتی ترین اجزاست که حرکت موتور را به درام منتقل میکند. بلبرینگ‌ها در دو طرف محورهای گیربکس به کار می روند تا حرکت نرم و بدون لقی داشته باشند. -
گاورنر (Governor)
گاورنر یا محدودکننده سرعت، برای ایمنی سیستم طراحی شده و در آن نیز بلبرینگ هایی با دقت بالا استفاده میشود تا واکنش سریع و بدون اصطکاک داشته باشد. -
پولی (Pulley) و فلای ویل (Flywheel)
بلبرینگ ها در بخش هایی مثل فلای ویل‌ها برای حرکت دورانی و تنظیم تنش سیم بکسل استفاده می‌شوند. -
کفشک های رولری (Roller Guide Shoes)
در سیستم های هدایت کابین، بلبرینگ های رولری به حرکت نرم‌تر و بی صدا کمک می‌کنند.
ویژگی های مهم بلبرینگ های مصرفی آسانسور
بلبرینگ های مصرفی آسانسور باید دارای ویژگی های خاصی باشند:
-
تحمل بار بالا
به دلیل فشارهای پیوسته و بارهای عمودی و افقی -
طول عمر زیاد و مقاومت در برابر سایش
زیرا سرویس و تعویض آسانسور کاری زمان بر و هزینه بر است -
مقاومت در برابر گرد و غبار و رطوبت
به خصوص در چاهک یا موتورخانه هایی با شرایط محیطی خاص -
عملکرد بی‌صدا (Low Noise)
به منظور فراهم کردن تجربه آرام برای کاربران -
دقت بالا در ساخت و بالانس مناسب
برای جلوگیری از لرزش و عملکرد ناصاف
انتخاب بلبرینگ های مصرفی آسانسور مناسب
برای انتخاب صحیح بلبرینگ های مصرفی آسانسور، باید به نکات زیر توجه کرد:
-
مدل و ظرفیت آسانسور
آسانسورهای با سرعت بالا و ظرفیت بیشتر، نیاز به بلبرینگ هایی با دقت و قدرت بیشتر دارند. -
نوع موتور و گیربکس
نوع کوپلینگ، دور موتور، و ساختار گیربکس تعیین میکند که چه بلبرینگی استفاده شود. -
شرایط محیطی نصب
در مناطقی با رطوبت یا گرد و غبار زیاد، بلبرینگ های آب بندی شده (Sealed) اولویت دارند.
انواع بلبرینگ‌های رایج در آسانسور
در آسانسور های متداول، بلبرینگ هایی با استانداردهای صنعتی جهانی مانند سری 6200، 6300، 6000 و غیره مورد استفاده قرار می‌گیرند. هر کدام از این بلبرینگ ها بسته به قطر داخلی، خارجی و ضخامت، در مکان خاصی استفاده می‌شوند.
در ادامه جدول کاملی از بلبرینگ های مصرفی آسانسور و محل استفاده هر یک آورده‌ایم:
جدول موارد پر مصرف بلبرینگ های مصرفی آسانسور
در جدول زیر میتوانید لیست کاملی از بلبرینگ های مصرفی آسانسور را مشاهده کنین ، همانطور که میدانید و در پست های قبلی گفته شد ، پرمصرفترین بلبرینگ ها بلبرینگ سری 6 هزار است که در این قسمت هم کاملا این موضوع برای مصرف آسانسور صدق میکند هم چنین در جدول زیر بلبرینگ های سری UC و خود تنظیم سری 2 هزار و بلبرینگ های مخروطی سری 30 و 32 هزار نیز دیده میشود .
| شماره بلبرینگ | نوع بلبرینگ | محل استفاده در آسانسور | ویژگی خاص |
|---|---|---|---|
| 6201 | شیار عمیق تک ردیفه | کفشک رولری، پولی‌های کوچک | کم‌صدا، مناسب برای سرعت بالا |
| 6202 | شیار عمیق | گاورنر، کفشک‌ها | اصطکاک کم، روانکاری بالا |
| 6203 | شیار عمیق | فلای‌ویل، کفشک، موتور کم‌مصرف | سایز متوسط، بسیار رایج |
| 6204 | شیار عمیق | پولی کششی، موتورهای کوچک | صدای کم، عمر طولانی |
| 6205 | شیار عمیق | موتور آسانسور، فلای‌ویل | رایج‌ترین بلبرینگ، چندمنظوره |
| 6206 | شیار عمیق | گیربکس‌های سبک | مناسب برای بار متوسط |
| 6207 | شیار عمیق | محورهای درایو موتور | مقاومت بالا |
| 6208 | شیار عمیق | فلای‌ویل سنگین | قابل‌اعتماد در بار بالا |
| 6209 | شیار عمیق | شفت اصلی موتور | مصرف سنگین، دوام زیاد |
| 6210 | شیار عمیق | موتورهای پرقدرت، درایو اصلی | تحمل بار شعاعی زیاد |
| 6211 | شیار عمیق | درایو موتور و گیربکس | سایز بزرگ، روانکاری مؤثر |
| 6212 | شیار عمیق | تجهیزات انتقال نیرو | مناسب برای کار مداوم |
| 6301 | شیار عمیق تقویت‌شده | پولی‌ها، فلای‌ویل | تحمل بار بالاتر از سری 6200 |
| 6302 | شیار عمیق تقویت‌شده | موتورهای گیربکسی | مقاوم‌تر نسبت به 6202 |
| 6303 | شیار عمیق تقویت‌شده | شفت گاورنر، گیربکس | روانی بالا، کاهش لرزش |
| 6304 | شیار عمیق تقویت‌شده | گیربکس، درایو | تحمل بار بالا، استفاده صنعتی |
| 6305 | شیار عمیق تقویت‌شده | محور خروجی گیربکس | از رایج‌ترین‌ها در گیربکس |
| 6306 | شیار عمیق تقویت‌شده | موتورهای سنگین، گیربکس | بادوام، مقاوم در برابر لرزش |
| 6307 | شیار عمیق تقویت‌شده | موتورهای پرقدرت | ابعاد بزرگ، مصرف سنگین |
| 6000 | شیار عمیق بسیار سبک | کفشک، گاورنرهای کوچک | کوچک، سرعت بالا |
| 6001 | شیار عمیق بسیار سبک | کفشک رولری سبک | بسیار روان، صدای پایین |
| 6002 | شیار عمیق بسیار سبک | تجهیزات دقیق | اصطکاک پایین |
| 6003 | شیار عمیق بسیار سبک | موتورهای خاص کوچک | کوچک و باکیفیت |
| UC204 | بلبرینگ یاتاقانی | فلای‌ویل، پولی کششی | نصب آسان، یکپارچه با یاتاقان |
| UC205 | بلبرینگ یاتاقانی | پولی ضد چرخش | پرکاربرد در یاتاقان‌های پایه‌دار |
| UC206 | بلبرینگ یاتاقانی | موتورهای ایزوله‌شده | تحمل بار شعاعی خوب |
| UC207 | بلبرینگ یاتاقانی | گیربکس‌های خاص | بادوام، قابلیت نصب افقی و عمودی |
| UC208 | بلبرینگ یاتاقانی | پولی های بزرگ | نگهداری آسان، دوام بالا |
| 2205K | خودتنظیم دو ردیفه | موتورهای کششی خاص | تنظیم زاویه‌ای خودکار |
| 2206K | خودتنظیم دو ردیفه | گیربکس‌های بزرگ | کاربرد در بار غیر هم‌محور |
| 22205 | رولربرینگ بشکه‌ای | بارهای سنگین و شوک‌دار | قابل استفاده در موتورهای خاص |
| 30305 | رولربرینگ مخروطی | محور چرخشی گیربکس | مناسب برای بار ترکیبی |
| 30206 | رولربرینگ مخروطی | شفت ورودی موتور | دقت بالا، مقاومت در برابر فشار |
| 32205 | رولربرینگ مخروطی | گیربکس صنعتی | بار محوری و شعاعی همزمان |
| 6205 2RS | شیار عمیق آب‌بندی‌شده | موتور، گاورنر، فلای‌ویل | ضد رطوبت، گریس‌دار کارخانه‌ای |
| 6305 ZZ | شیار عمیق دربسته | شفت موتور | بدون نیاز به روانکاری دستی |
| 6203 RS | شیار عمیق تک لب | گاورنر | نرم، بی‌صدا، عملکرد دقیق |
چه برند هایی برای بلبرینگ آسانسور مناسب است ؟
انتخاب بلبرینگ برای آسانسور به دلیل اینکه با جان افراد در ارتباط است بسیار مهم است پس باید بلبرینگ های مصرفی آسانسور باکیفیت باشد تا عمر مفید بیشتری داشته باشد.
پیشنهاد ما برای خرید بلبرینگ های مصرفی آسانسور برند DKFL است ، این برند به کیفیت و قیمت مناسب معروف است و خرید این برند از فروشگاه های معتبر ( شرکت ما و یا نمایندگی های شرکت ما ) شما را پشیمان نمیکند.
نکات نگهداری بلبرینگ‌های آسانسور
-
بازرسی منظم: بررسی صدا، لرزش یا داغ شدن غیرعادی بلبرینگ ها
-
گریس کاری دوره ای: بلبرینگ های باز یا نیمه باز نیاز به گریس کاری دوره ای دارند
-
استفاده از بلبرینگ اصلی و با کیفیت: استفاده از برندهای نامعتبر موجب خرابی سریع و هزینه های بالا میشود
-
تعویض به موقع: تأخیر در تعویض بلبرینگ آسیب جدی به قطعات دیگر وارد میکند
جمع بندی بلبرینگ های مصرفی آسانسور
بلبرینگ ها نقش کلیدی در عملکرد ایمن و روان آسانسورها دارند. استفاده از بلبرینگ مناسب و با کیفیت در موتور، گیربکس، گاورنر و سایر بخش‌ها باعث افزایش عمر مفید تجهیزات، کاهش هزینه‌های نگهداری و افزایش رضایت کاربران میشود. انتخاب صحیح این قطعات، نه‌تنها جنبه فنی بلکه اقتصادی و ایمنی نیز دارد.
منبع : این مقاله از تجربیات شخصی شرکت به همراه ترجمه مقالات سایت SKF به دست آمده است.
